ब्लॉक / होम के लिए इंटेलिजेंट वायरलेस फायर अलार्म कंट्रोल पैनल (64 बिंदु स्थान)
प्रस्तावना
JB-TB-TC5126W वायरलेस इंटेलिजेंट फायर अलार्म कंट्रोल पैनल हमारी कंपनी की अग्नि सुरक्षा बाजार की मांग की पूरी जांच के तहत डिजाइन और विकसित इंटेलिजेंट इंटीग्रेटेड वायरलेस फायर अलार्म कंट्रोल पैनल की एक नई पीढ़ी है, जो अग्नि सुरक्षा उद्योग में कंपनी के फायर इंजीनियरिंग अनुभव को सारांशित करता है। कई वर्षों के लिए, और पूरी तरह से GB4717-2005 फायर अलार्म कंट्रोल पैनल, GA1151-2014 फायर अलार्म सिस्टम के वायरलेस कम्युनिकेशन फंक्शन और GB16806-2006 फायर लिंकेज कंट्रोल सिस्टम के लिए सामान्य आवश्यकताएं पूरी करते हैं।
नियंत्रण कक्ष दीवार पर चढ़कर संरचना और मॉड्यूलर डिजाइन को अपनाता है, और इसमें पूर्ण कार्य, उच्च विश्वसनीयता और लचीले विन्यास के विनिर्देश हैं।सिस्टम रंगीन एलसीडी डिस्प्ले को अपनाता है, जो संचालित करने में आसान, सीखने में आसान और उपयोग में आसान है।इस कंट्रोल पैनल को वायरलेस तरीके से अलार्म पॉइंट से जोड़ा जा सकता है।JB-TB-TC5126W वायरलेस इंटेलिजेंट फायर अलार्म कंट्रोल पैनल को हमारी कंपनी द्वारा उत्पादित पॉइंट-टाइप वायरलेस हीट डिटेक्टरों, वायरलेस smEnter डिटेक्टरों, MCP, वायरलेस ज्वलनशील गैस डिटेक्टरों आदि से मिलान किया जा सकता है, जैसा कि फायर इंजीनियरिंग की विभिन्न जरूरतों को पूरा करने के लिए आवश्यक है।कृपया इस नियंत्रण कक्ष का उपयोग और संचालन करने से पहले इस मैनुअल को ध्यान से पढ़ें।कमीशनिंग और स्वीकृति के बाद, इस मैनुअल का एक विशेष व्यक्ति द्वारा ध्यान रखा जाना चाहिए और भविष्य के संदर्भ के लिए उचित रूप से रखा जाना चाहिए!

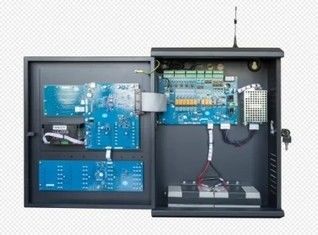

नियंत्रण कक्ष घटकों का परिचय
आपको नियंत्रण कक्ष से अधिक परिचित कराने के लिए, निम्नलिखित संक्षेप में नियंत्रण कक्ष के मुख्य घटकों का परिचय देता है:
·मुख्यनिर्देशित करने वाला तंत्र
मुख्य नियंत्रण बोर्ड सिस्टम में अन्य घटकों द्वारा प्रेषित सूचना डेटा के विश्लेषण और प्रसंस्करण के लिए जिम्मेदार है, और डेटा विश्लेषण परिणामों के अनुसार, सिस्टम में अन्य घटकों को संबंधित कमांड निष्पादित करने के लिए आदेश देता है, जैसे नियंत्रण स्पीकर वॉयस अलार्म इत्यादि।
·प्रदर्शन मॉड्यूल
प्रदर्शन घटक अलार्म जानकारी का मुख्य आउटपुट इंटरफ़ेस, साथ ही दैनिक रखरखाव और क्वेरी इंटरफ़ेस प्रदान करता है।
·कुंजी मॉड्यूल
नियंत्रण कक्ष में मैट्रिक्स बटन का उपयोग किया जाता है, जो उपयोगकर्ताओं के लिए सिस्टम को स्थापित करने और बनाए रखने के लिए बहुत सुविधाजनक है।
·पीओवर मॉड्यूल
बिजली आपूर्ति मॉड्यूल पूरे सिस्टम उपकरण के लिए बिजली की आपूर्ति करता है, और मुख्य पावर गलती, स्टैंडबाय पावर गलती और स्टैंडबाय पावर अंडरवॉल्टेज जैसे पावर गलती सिग्नल प्रदान करता है, और इसमें अच्छी विरोधी हस्तक्षेप क्षमता होती है।
·वायरलेस 470 मॉड्यूल
470MHzFSK कोडित द्विदिश संचार 32 वायरलेस उपकरणों के साथ संचार कर सकता है।
·कुंडलीकंट्रोल पैनल
इस कंट्रोल पैनल को 18 इंटेलिजेंट लूप कंट्रोल पैनल से जोड़ा जा सकता है, जिसमें कम वायरिंग और उच्च विश्वसनीयता है।मैनुअल फायर कंट्रोल स्टार्टअप पैनल पर प्रत्येक स्टार्ट / स्टॉप कुंजी परिभाषा के अनुसार सिस्टम से जुड़े किसी भी बस उपकरण से जुड़ी हो सकती है, और बस लिंकेज उपकरण के स्टार्ट / स्टॉप कंट्रोल को पूरा कर सकती है, इस प्रकार इंजीनियरिंग वायरिंग, उपकरण की अंतर्निहित समस्याओं को पूरी तरह से हल कर सकती है। अलार्म लिंकेज इंटीग्रेटेड सिस्टम का कॉन्फ़िगरेशन और इंस्टॉलेशन और डिबगिंग।
·प्रत्यक्ष नियंत्रण कक्ष
यह कंट्रोल पैनल 6-वे थ्री-वायर डायरेक्ट कंट्रोल पैनल से लैस हो सकता है, और इसमें आउटपुट लाइन के ओपन सर्किट और शॉर्ट सर्किट का पता लगाने का कार्य होता है, जो कंट्रोल मॉड्यूल की विश्वसनीयता और महत्वपूर्ण उपकरणों के साथ इसके कनेक्शन की गारंटी दे सकता है। अधिकतम सीमा।
मुख्य तकनीकी विनिर्देश
| मुख्य बिजली आपूर्ति | AC220V (3.5A), रेंज:+10％~-15％ |
| बैटरी | लीड-एसिड बैटरी 12V/3.3Ah x 2 |
| क्षमता | 2 वायरलेस लूप 64 पॉइंट्स/लूप 40नेटवर्क सेगमेंट |
| आकाशवाणी आवृति | संचारण शक्ति<20dBm |
| आवर्त्त पट्टी | 470 मेगाहर्ट्ज |
| संचार दूरी | ≤700m |
| संचालन वातावरण | तापमान 10 ℃ ~ + 55 ℃, सापेक्षिक आर्द्रता≤95％ |
| आयाम | 360x130x480mm |
गलती और असामान्य सूचना प्रसंस्करण और नियमित जांच
| नहीं। | दोष | कारण | समाधान |
| 1 | स्टार्ट अप के बाद कोई डिस्प्ले या असामान्य डिस्प्ले नहीं |
ए बिजली की आपूर्ति असामान्य है बी डिस्प्ले पैनल केबल के साथ खराब कनेक्शन |
ए 24 वी बिजली की आपूर्ति की जांच करें बी कनेक्टिंग केबल की जांच करें
|
| 2 | "मुख्य बिजली की विफलता" शुरू करने के बाद |
ए कोई एसी पावर नहीं B. AC का फ्यूज जल गया है |
ए. एसी तार को जांचें और कनेक्ट करें बी. एसी फ्यूज बदलें (पैरामीटर के लिए लेबल देखें) |
| 3 | प्रारंभ करने के बाद, "अतिरिक्त विफलता" प्रदर्शित होता है। |
ए. बीमा टूट गया है बी खराब लाइन कनेक्शन सी. बैटरी की हानि या क्षति |
ए सुरक्षा ट्यूब बदलें (पैरामीटर के लिए लेबल देखें) B. पावर बॉक्स खोलें और संबंधित कनेक्टर्स की जांच करें सी. एसी बिजली की आपूर्ति के तहत 8 घंटे से अधिक समय तक शुरू करने के बाद, अगर गलती को समाप्त नहीं किया जा सकता है तो बैटरी को बदलें। |
| 4 | बाहरी डिस्प्ले पैनल को पंजीकृत नहीं कर सकता | संचार लाइन कनेक्शन त्रुटि या खराब |
फायर डिस्प्ले पैनल की पावर लाइन और संचार लाइन की जाँच करें
|
| 5 | प्रिंट मत करो |
A. प्रिंट करने के लिए सेट नहीं है B. प्रिंटर केबल का खराब कनेक्शन C. प्रिंटर टूट गया है। |
ए. सेटिंग्स रीसेट करें बी. अच्छी तरह से जांचें और कनेक्ट करें सी. प्रिंटर बदलें |
| 6 | मैनुअल बटन दबाने के बाद कोई प्रतिक्रिया नहीं |
ए. मैन्युअल निषेध स्थिति बी मैनुअल फायर स्टार्टअप डिस्क का खराब केबल कनेक्शन |
ए स्टार्टअप मोड रीसेट करें बी. अच्छी तरह से जांचें और कनेक्ट करें |
| 7 | उपकरण विफलता |
A.उपकरण वियोग बी उपकरण क्षतिग्रस्त है |
ए कनेक्शन की जांच करें बी उपकरण का प्रतिस्थापन
|
| 8 | क्लॉक फॉल्ट, स्टोरेज फॉल्ट, लूप फॉल्ट, आदि। |
ए पर्यावरण हस्तक्षेप बी संबंधित भागों की उम्र बढ़ने |
ए. जांचें कि क्या ग्राउंडिंग अच्छी स्थिति में है बी. हमारे तकनीकी सेवा विभाग को सूचित करें |
