1. सामान्य परिचय

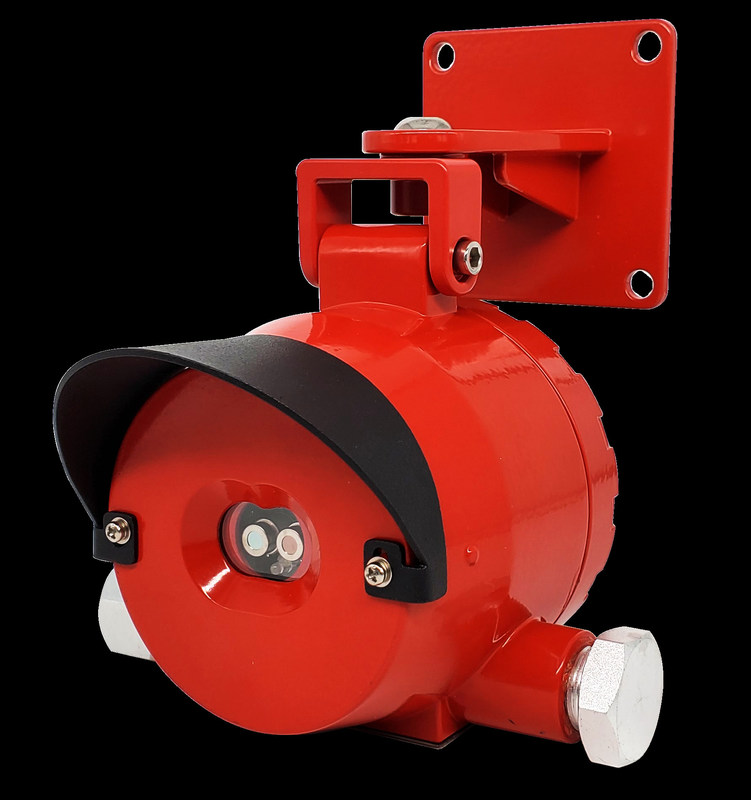

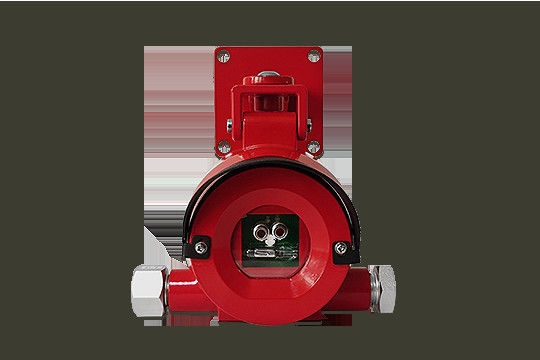

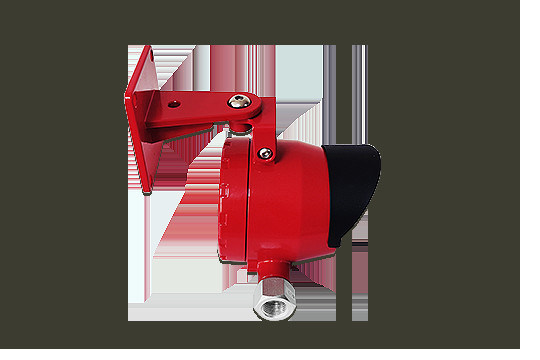

FD10-IR3 ट्रिपल IR फ्लेम डिटेक्टर एक नए प्रकार का बुद्धिमान अग्नि पहचान उपकरण है।डिटेक्टर नैरो-बैंड फ़िल्टरिंग के साथ विभिन्न तरंग दैर्ध्य के साथ 3 इन्फ्रारेड सेंसर का उपयोग करते हैं।लौ सूचना के केंद्र तरंग दैर्ध्य को प्रतिबिंबित करने के लिए एक सेंसर का उपयोग किया जाता है।अन्य दो सेंसर का उपयोग पर्यावरण में अन्य अवरक्त विकिरण की निगरानी के लिए किया जाता है।लौ की झिलमिलाहट विशेषताओं के साथ संयोजन, उच्च गति वाले माइक्रोप्रोसेसरों के माध्यम से विश्लेषण और गणितीय एल्गोरिदम द्वारा गणना, लौ विशेषताओं के साथ विकिरण स्पेक्ट्रम को फायर अलार्म के रूप में पुष्टि की जाती है।
डिटेक्टर सूरज की रोशनी, बिजली, विद्युत वेल्डिंग, थर्मल विकिरण, विद्युत चुम्बकीय हस्तक्षेप, यांत्रिक कंपन और अन्य हस्तक्षेप के हस्तक्षेप को दबा देता है, इस प्रकार लौ संकेत की तीव्र प्रतिक्रिया और सटीक पहचान प्राप्त करता है।
2. मुख्य विशेषताएं
प्रतिक्रिया स्पेक्ट्रम रेंज: 3.8μm, 4.3μm, 5.0μm
प्रतिक्रिया समय: <30s
प्रवेश सुरक्षा: IP66
आपूर्ति वोल्टेज: DC24V ± 6V
सबसे लंबी पहचान दूरी 50 मीटर तक पहुंच सकती है
उच्च गति, कम खपत और उच्च प्रदर्शन 32-बिट डेटा प्रोसेसिंग चिप का उपयोग करना
रेडियो आवृत्ति और विद्युत चुम्बकीय हस्तक्षेप के लिए उत्कृष्ट प्रतिरोध
सही पेटेंट एल्गोरिथ्म, तेज प्रतिक्रिया, उच्च स्थिरता, मजबूत एंटी-झूठी अलार्म क्षमता
90° . का डिटेक्शन एंगल
सबसे लंबी पहचान दूरी 50 मीटर तक पहुंच सकती है
विभिन्न अवसरों की जरूरतों को पूरा करने के लिए बहु-स्तरीय संवेदनशीलता सेटिंग्स
चुंबकीय पट्टी संवेदनशीलता को समायोजित करती है, साइट पर कवर खोलने की कोई आवश्यकता नहीं है
धमाका प्रूफ डिजाइन, कई प्रकार के औद्योगिक स्थलों में खतरनाक क्षेत्रों के लिए उपयुक्त
3. मुख्य तकनीकी विनिर्देश:
प्रतिक्रिया स्पेक्ट्रम रेंज 3.8μm, 4.3μm, 5.0μm डिटेक्शन ऑब्जेक्ट फ्लेम डिटेक्शन विधि
प्रदर्शन विधिएलईडी रोशनीस्थिति संकेतग्रीन एलईडी फ्लैश सामान्य ऑपरेशन को इंगित करने के लिए (हर 3 सेकंड में फ्लैश की संख्या संवेदनशीलता स्तर का प्रतिनिधित्व करती है) लाल एलईडी हमेशा अलार्म इंगित करने के लिए रोशनी करता हैसंचालन विधिसंवेदनशीलता को समायोजित करने के लिए चुंबकीय बार (पूरी तरह से 4 स्तर)सिग्नल आउटपुट
प्रतिक्रिया समय<30sEx ग्रेडEx d IIC T6 Gb / Ex tD A21Ingress संरक्षणIP66आपूर्ति वोल्टेजDC24V±6Vकार्यशील वर्तमान≤30mA (DC23V)सबसे लंबी पहचान दूरी50 मीटर, 0.3m×0.3m N-heptane आग का पता लगाने का कोण90° वजन1.5±0.2kg स्थापना विधि दीवार पर चढ़ना या उठाना या होल्डिंग-पाइप केबल एंट्री इंटरफेस एनपीटी 1/2, जी 1/2 (आंतरिक धागा) में डिफ़ॉल्ट स्थानांतरण आवास सामग्री कॉपर-फ्री कास्ट एल्यूमीनियम (सतह पर एपॉक्सी राल) पर्यावरण अस्थायी -20ºC ~ + 60ºC पर्यावरण आर्द्रता≤95% आरएच (कोई संक्षेपण नहीं)
4. तकनीकी पैरामीटर
मैं
| वर्णक्रमीय प्रतिक्रिया | FD10-यूवी: 185 ~ 260nm |
| FD10-IR2: 4.3μm, 5.0μm | |
|
FD10-IR3: 3.8μm, 4.3μm, 5.0μm FD10-UVIR2: 185 ~ 260nm, 4.3μm, 5.0μm |
|
| पता लगाने की विधि | ऑप्टिकल पथ का रीयल-टाइम नमूनाकरण |
| दिखाना | एल.ई.डी. बत्तियां |
| स्थिति संकेत | सामान्य ऑपरेशन को इंगित करने के लिए हरी एलईडी चमकती है (हर 3 सेकंड में फ्लैश की संख्या संवेदनशीलता स्तर का प्रतिनिधित्व करती है) |
| लाल एलईडी हमेशा अलार्म इंगित करने के लिए रोशनी करता है | |
| प्रचालन की विधि | चुंबकीय पट्टी, संवेदनशीलता समायोजित करें (4 स्तर) |
| सिग्नल आउटपुट | 4-20mA एनालॉग |
| निष्क्रिय रिले (गलती और अलार्म के लिए) | |
| पूर्व ग्रेड | ExdⅡC T6 Gb/ Ex tD A21 |
| सुरक्षा प्रवेश | IP66 |
| निवेश शक्ति | DC24V ± 6V |
| वर्तमान कार्य | ≤30mA (DC24V) |
| इंस्टॉलेशन तरीका | दीवार पर चढ़ना या उठाना या पकड़ना-पाइप |
| जवाब देने का समय |
FD10-IR2: 10s |
|
पता लगाने की दूरी |
FD10-UV: 30m, 0.3m×0.3m N-heptane आग |
| FD10-IR2: 50m, 0.3m×0.3m N-heptane आग | |
| RD10-IR3: 50m, 0.3m×0.3m N-heptane आग | |
| FD10-UVIR2: 50m, 0.3m×0.3m N-heptane आग | |
| वर्किंग टेम्परेचर | FD10-यूवी: -20 ~ 60 ℃ |
| FD10-IR2: -25 ~ 70 ℃ | |
| FD10-IR3: -25 ~ 70 ℃ | |
| FD10-UVIR2: -20~60℃ | |
| देखने के क्षेत्र | FD10-यूवी: 120° |
| FD10-IR2: 100° | |
| FD10-IR3: 100° | |
| FD10-UVIR2: 100° (IR) / 120° (UV) | |
| वज़न | 1.5 ± 0.2 किग्रा |
| घर निर्माण की सामग्री | कॉपर-फ्री कास्ट एल्यूमीनियम |
| केबल प्रवेश पेंच | एनपीटी 1/2 |
| काम कर रहे नमी | ≤95% आरएच (कोई संक्षेपण नहीं) |
5.कंपनी प्रोफाइल
हेनान वीगुओ इंटेलिजेंट टेक्नोलॉजी कं, लिमिटेड, 2015 में स्थापित, बुद्धिमान स्वस्थ, सुरक्षित घर और आईओटी व्यवसाय के क्षेत्र में हनवेई इलेक्ट्रॉनिक्स ग्रुप कॉर्पोरेशन (स्टॉक नंबर: 300007) की एक महत्वपूर्ण सहायक कंपनी है।हेनान वीगुओ इंटेलिजेंट टेक्नोलॉजी कं, लिमिटेड, कोर सेंसर तकनीक पर निर्भर है, जो गैस और धूम्रपान अलार्म, वायु गुणवत्ता मॉनिटर, अल्कोहल परीक्षक और अग्निशमन उत्पादों पर केंद्रित है।हनवेई इलेक्ट्रॉनिक्स ग्रुप कॉरपोरेशन और विदेशों दोनों से विशेष रुप से प्रदर्शित प्रौद्योगिकी की शुरूआत के आधार पर, हेनान वीगुओ इंटेलिजेंट टेक्नोलॉजी कं, लिमिटेड, डिजाइन, आर एंड डी विकास, उत्पादन, बिक्री और सेवा के संग्रह के साथ एक अभिनव कंपनी के रूप में विकसित हुई है।हम पूरी दुनिया में परिवारों और उपयोगकर्ताओं के लिए सुरक्षित, स्वस्थ, पर्यावरण के अनुकूल और बुद्धिमान कामकाजी और रहने का वातावरण प्रदान करते हुए, बुद्धिमान हार्डवेयर में अग्रणी बनने के लिए हमेशा प्रतिबद्ध रहेंगे।
हमारे उत्पाद पूरी दुनिया में बेचे जाते हैं। आप हमारे उत्पादों की पूरी प्रक्रिया के बारे में निश्चिंत हो सकते हैं।
