1. सामान्य परिचय

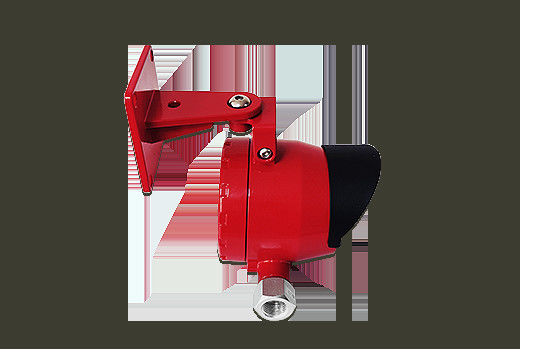

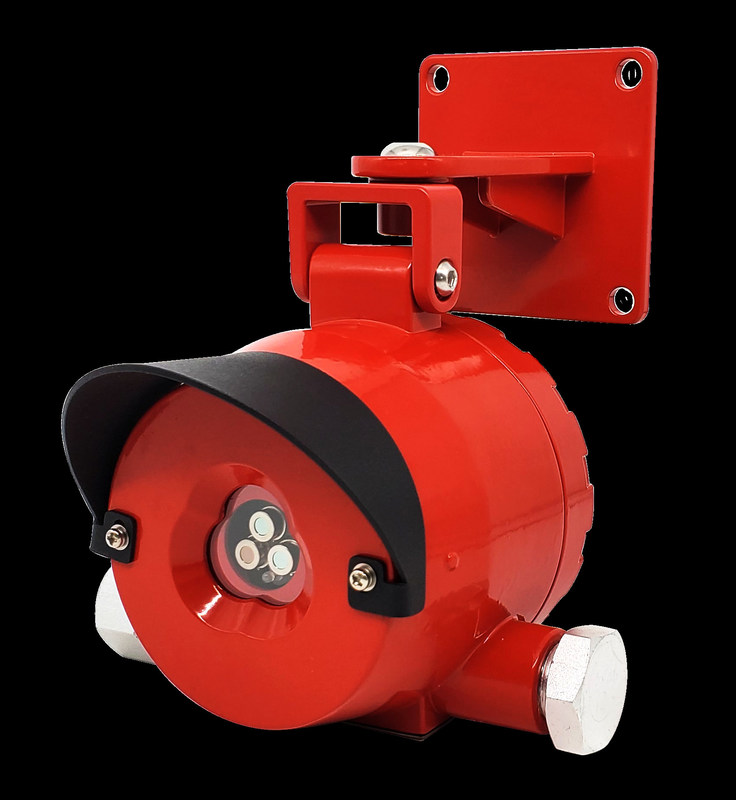

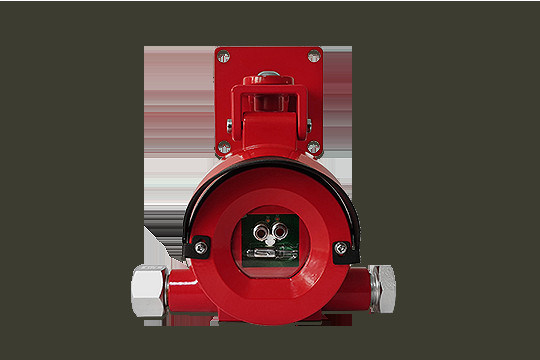

FD10-UVIR2 फ्लेम डिटेक्टर दो IR सेंसर और एक UV अल्ट्रावायलेट सेंसर का उपयोग करता है। इन्फ्रारेड सेंसर संकीर्ण-बैंड फ़िल्टरिंग के साथ विभिन्न तरंग दैर्ध्य के होते हैं। अल्ट्रावायलेट सेंसर सोलर-ब्लाइंड बैंड के साथ होता है। एक IR सेंसर और UV सेंसर का उपयोग लौ जानकारी के केंद्र तरंग दैर्ध्य को दर्शाने के लिए किया जाता है। दूसरा IR सेंसर पर्यावरण में अन्य इन्फ्रारेड विकिरण की निगरानी के लिए उपयोग किया जाता है। लौ की झिलमिलाहट विशेषताओं के साथ संयोजन में, उच्च गति वाले माइक्रोप्रोसेसरों के माध्यम से विश्लेषण और गणितीय एल्गोरिदम द्वारा गणना करके, लौ विशेषताओं के साथ विकिरण स्पेक्ट्रम को एक अग्नि अलार्म के रूप में पुष्टि की जाती है।डिटेक्टर सूर्य के प्रकाश, बिजली, इलेक्ट्रिक वेल्डिंग, थर्मल विकिरण, विद्युत चुम्बकीय हस्तक्षेप, यांत्रिक कंपन और अन्य हस्तक्षेप को दबा देता है, जिससे लौ सिग्नल की त्वरित प्रतिक्रिया और सटीक पहचान प्राप्त होती है।
2. अनुप्रयोग परिदृश्य
भारी उद्योग अनुप्रयोग, सुरंग उद्योग, तेल और गैस टैंक फार्म, बिजली उद्योग और पेट्रोकेमिकल उद्योग, आदि।
3. मुख्य विशेषताएं
1. प्रतिक्रिया स्पेक्ट्रम रेंज: 4.3μm, 5.0μm, 185~260nm
2. सबसे लंबी पहचान दूरी 50 मीटर तक पहुँच सकती है
3. विभिन्न अवसरों की जरूरतों को पूरा करने के लिए बहु-स्तरीय संवेदनशीलता सेटिंग्स
4. चुंबकीय बार साइट पर कवर खोले बिना संवेदनशीलता को समायोजित करता है
5. उच्च गति, कम खपत और उच्च-प्रदर्शन 32-बिट डेटा प्रोसेसिंग चिप का उपयोग करना
6. रेडियो आवृत्ति और विद्युत चुम्बकीय हस्तक्षेप के लिए उत्कृष्ट प्रतिरोध
7. उत्तम पेटेंट एल्गोरिदम, त्वरित प्रतिक्रिया, उच्च स्थिरता, मजबूत विरोधी-गलत अलार्म क्षमता
8. 90° (IR सेंसर) और 120° (UV सेंसर) का पता लगाने का कोण
9. सबसे लंबी पहचान दूरी 50 मीटर तक पहुँच सकती है
10. विभिन्न अवसरों की जरूरतों को पूरा करने के लिए बहु-स्तरीय संवेदनशीलता सेटिंग्स
11. चुंबकीय बार साइट पर कवर खोले बिना संवेदनशीलता को समायोजित करता है
12. विस्फोट-प्रूफ डिज़ाइन, कई प्रकार के औद्योगिक स्थलों में खतरनाक क्षेत्रों के लिए उपयुक्त
4. तकनीकी पैरामीटर

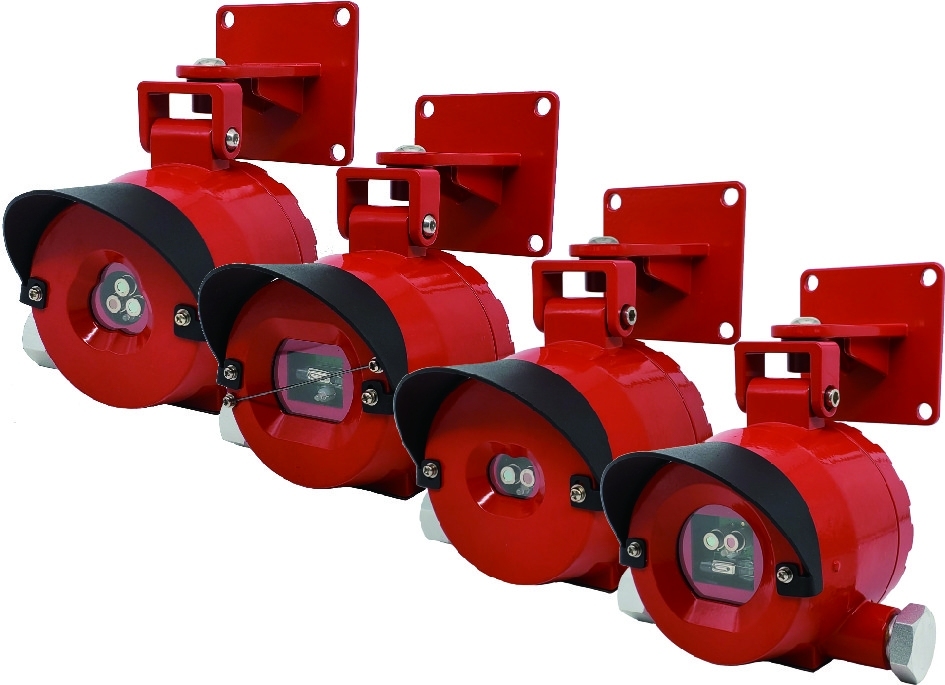

| स्पेक्ट्रल प्रतिक्रिया | FD10-UV: 185~260nm |
| FD10-IR2: 4.3μm, 5.0μm | |
|
FD10-IR3: 3.8μm, 4.3μm, 5.0μm FD10-UVIR2: 185~260nm, 4.3μm, 5.0μm |
|
| पहचान विधि | ऑप्टिकल पथ का वास्तविक समय नमूनाकरण |
| प्रदर्शन | एलईडी लाइटें |
| स्थिति संकेत | सामान्य संचालन को इंगित करने के लिए ग्रीन एलईडी चमकती है (हर 3 सेकंड में चमक की संख्या संवेदनशीलता स्तर का प्रतिनिधित्व करती है) |
| अलार्म इंगित करने के लिए लाल एलईडी हमेशा जलती है | |
| ऑपरेशन विधि | चुंबकीय बार, संवेदनशीलता को समायोजित करें (4 स्तर) |
| सिग्नल आउटपुट | 4-20mA एनालॉग |
| निष्क्रिय रिले (विफलता और अलार्म के लिए) | |
| Ex ग्रेड | ExdⅡC T6 Gb/ Ex tD A21 |
| प्रवेश सुरक्षा | IP66 |
| इनपुट पावर | DC24V±6V |
| कार्यकारी धारा | ≤30mA (DC24V) |
| स्थापना विधि | दीवार पर लगे या उठाने या पाइप पकड़ने |
| प्रतिक्रिया समय |
FD10-IR2: ≤10s |
|
पहचान दूरी |
FD10-UV: 30m, 0.3m×0.3m N-हेप्टेन आग |
| FD10-IR2: 50m, 0.3m×0.3m N-हेप्टेन आग | |
| RD10-IR3: 50m, 0.3m×0.3m N-हेप्टेन आग | |
| FD10-UVIR2: 50m, 0.3m×0.3m N-हेप्टेन आग | |
| कार्य तापमान | FD10-UV: -20~60℃ |
| FD10-IR2: -25~70℃ | |
| FD10-IR3: -25~70℃ | |
| FD10-UVIR2: -20~60℃ | |
| दृश्य का क्षेत्र | FD10-UV: 120° |
| FD10-IR2: 100° | |
| FD10-IR3: 100° | |
| FD10-UVIR2: 100°(IR) / 120° (UV) | |
| वज़न | 1.5±0.2kg |
| आवास सामग्री | कॉपर-फ्री कास्ट एल्यूमीनियम |
| केबल एंट्री स्क्रू | NPT1/2 |
| कार्यकारी आर्द्रता | ≤95%RH (कोई संघनन नहीं) |
5. कंपनी प्रोफाइल
हेनान वेइगुओ इंटेलिजेंट टेक्नोलॉजी कं, लिमिटेड, जिसकी स्थापना 2015 में हुई थी, हानवेई इलेक्ट्रॉनिक्स ग्रुप कॉर्पोरेशन (स्टॉक नंबर: 300007) की बुद्धिमान स्वस्थ, सुरक्षित घर और IoT व्यवसाय के क्षेत्र में एक महत्वपूर्ण सहायक कंपनी है। हेनान वेइगुओ इंटेलिजेंट टेक्नोलॉजी कं, लिमिटेड, कोर सेंसर तकनीक पर निर्भर करते हुए, गैस और धुएं के अलार्म, वायु गुणवत्ता मॉनिटर, अल्कोहल टेस्टर और अग्निशमन उत्पादों पर ध्यान केंद्रित करता है। हानवेई इलेक्ट्रॉनिक्स ग्रुप कॉर्पोरेशन और विदेशों से विशेष तकनीक की शुरुआत के आधार पर, हेनान वेइगुओ इंटेलिजेंट टेक्नोलॉजी कं, लिमिटेड, डिजाइन, आर एंड डी विकास, उत्पादन, बिक्री और सेवा के संग्रह के साथ एक अभिनव कंपनी के रूप में विकसित हुआ है। हम हमेशा बुद्धिमान हार्डवेयर में अग्रणी बनने के लिए प्रतिबद्ध रहेंगे, जो दुनिया भर के परिवारों और उपयोगकर्ताओं के लिए सुरक्षित, स्वस्थ, पर्यावरण के अनुकूल और बुद्धिमान कार्य और रहने का वातावरण प्रदान करते हैं।
हमारे उत्पाद पूरी दुनिया में बेचे जाते हैं। आप हमारे उत्पादों की पूरी प्रक्रिया के बारे में निश्चिंत हो सकते हैं।
