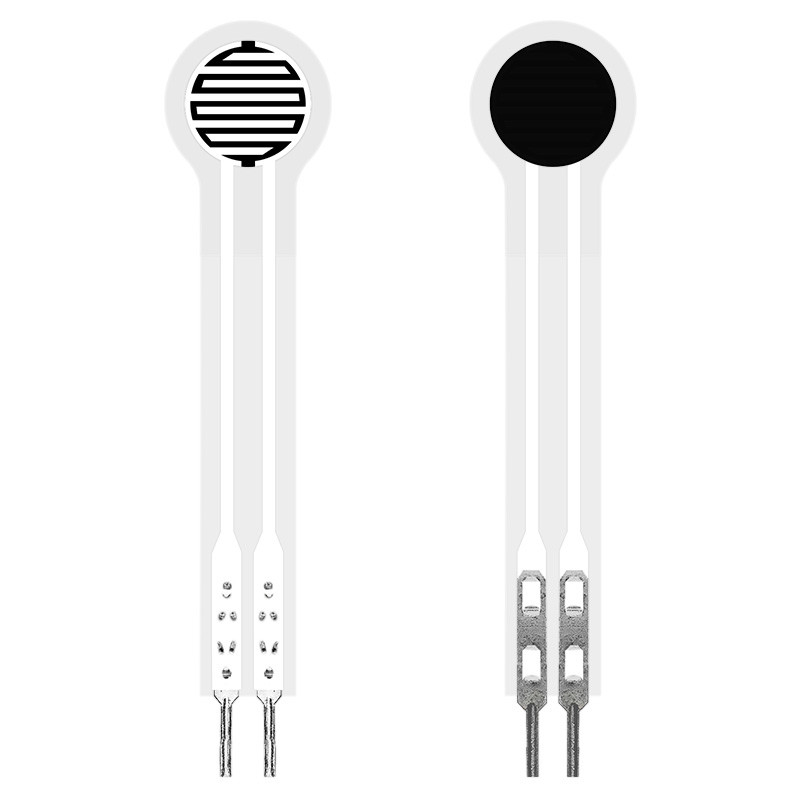

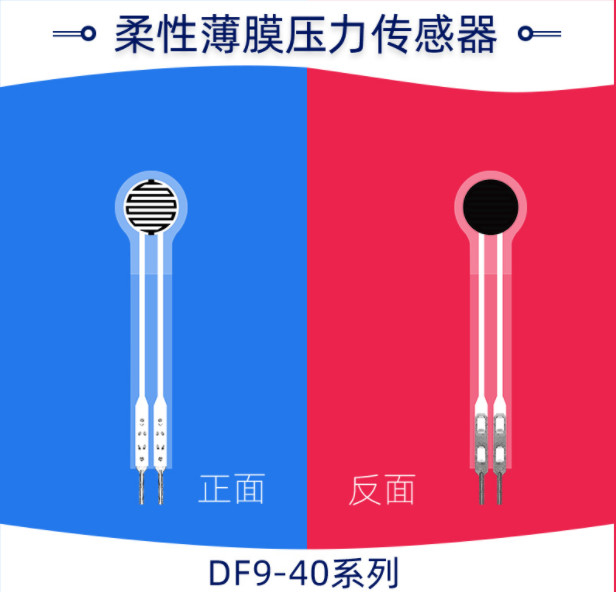

लचीली पतली फिल्म दबाव सेंसर DF9-40 श्रृंखला
विवरण
DF9-40 श्रृंखला लचीला पतली फिल्म दबाव सेंसर एक नए प्रकार का सेंसर है जिसमें लचीले दबाव सेंसर प्रौद्योगिकी के स्वतंत्र बौद्धिक संपदा अधिकार हैं।यह लचीली पतली सामग्री पर मजबूत आसंजन, झुकने प्रतिरोध और लचीली नैनो कार्यात्मक सामग्री की उच्च संवेदनशीलता के साथ मुद्रित होता है, ताकि दबाव का पता लगाने की उच्च संवेदनशीलता प्राप्त हो सके।
पतली फिल्म प्रेशर सेंसर एक प्रतिरोधक सेंसर है।सेंसर की सतह पर दबाव बढ़ने पर आउटपुट प्रतिरोध कम हो जाता है।दबाव को एक विशिष्ट दबाव-प्रतिरोध संबंध के माध्यम से मापा जा सकता है।यह लचीली सतहों पर दबाव माप परिदृश्यों के लिए उपयुक्त है, और इसका व्यापक रूप से उपयोग किया जा सकता हैस्मार्ट होम, उपभोक्ता इलेक्ट्रॉनिक्स, ऑटोमोटिव इलेक्ट्रॉनिक्स, चिकित्सा उपकरण, औद्योगिक नियंत्रण, स्मार्ट रोबोट और अन्य क्षेत्र।

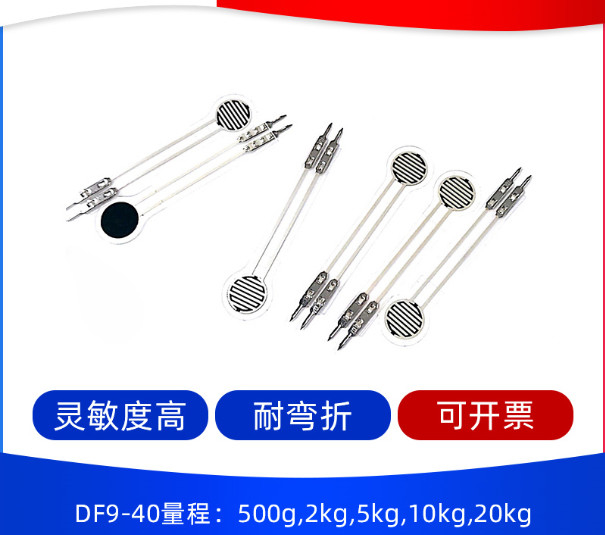

DF9-40 श्रृंखला में वर्तमान में 500g, 2kg, 5kg, 10kg, 20kg और अन्य विभिन्न रेंज मॉडल हैं।
विशेषताएं
अल्ट्रा-पतली, मोटाई 0.3 मिमी से कम
त्वरित प्रतिक्रिया
Ø लंबे जीवन, 1 मिलियन से अधिक बार दबाव की परीक्षा उत्तीर्ण की
डिटेक्शन सर्किट सरल, एकीकृत करने और लागू करने में आसान है
Ø सेंसर प्रोफाइल को अनुकूलित किया जा सकता है
सेंसर रेंज मापदंडों को अनुकूलित किया जा सकता है
उत्तीर्ण RoHS प्रमाणीकरण
उत्पाद पैरामीटर
| प्रतीक चिन्ह | आकार (मिमी) |
| लंबाई | 45.7 |
| चौड़ाई | 10 |
| संवेदनशील क्षेत्र | 7.5 |
| पिन पिच | 2.54 |
| सहनशीलता | 0.2 |
कार्य सूचकांक
| नमूना | DF9-40@500g | DF9-40@2kg | DF9-40@5kg | DF9-40@10kg | DF9-40@20kg |
| श्रेणी | 0~500g | 0~2किग्रा | 0 ~ 5 किग्रा | 0 ~ 10 किग्रा | 0~20किग्रा |
| मोटाई | ≤0.3 मिमी | ||||
| आयाम | विनिर्देश और आकार विवरण देखें | ||||
| प्रतिक्रिया बिंदुध्यान दें1 | 20g | 300g | 700g | ||
| repeatability | ± 5% (50% लोडेड) | ||||
| संगततानोट 2 | ± 10% (उसी मॉडल का बैच) | ||||
| हिस्टैरिसीस | +15% (आरएफ+ - आरएफ-)/आरएफ+ | ||||
| सहनशीलता | एक लाख बार | ||||
| प्रारंभिक प्रतिरोध | 10MΩ (नॉन-लोडेड) | ||||
| प्रतिक्रिया समय | <1ms | ||||
| फिर से शुरू करने का समय | <15ms | ||||
| टेस्ट वोल्टेज | विशिष्ट मूल्य डीसी 3.3V | ||||
| परिचालन तापमान | -20 ℃ - 60 ℃ | ||||
| ईएमआई | कोई उत्पादन नहीं | ||||
| ईएसडी | असंवेदनशीलता | ||||
डेटा संदर्भ पत्रक
|
नमूना: DF9-40@500g |
नमूना: DF9-40@2kg |
नमूना: DF9-40@5kg |
नमूना: DF9-40@10kg |
नमूना: DF9-40@20kg |
|||||
| दबाव / किग्रा | प्रतिरोध/केΩ | दबाव / किग्रा | प्रतिरोध/केΩ | दबाव / किग्रा | प्रतिरोध/केΩ | दबाव / किग्रा | प्रतिरोध/केΩ | दबाव / किग्रा | प्रतिरोध/केΩ |
| 0.05 | 34.87 | 0.2 | 11.20 | 0.5 | 8.66 | 1 | 4.38 | 2 | 4.85 |
| 0.1 | 14.87 | 0.4 | 6.07 | 1 | 4.68 | 2 | 3.05 | 4 | 3.67 |
| 0.2 | 7.39 | 0.6 | 4.31 | 1.5 | 3.60 | 3 | 2.50 | 6 | 3.06 |
| 0.25 | 6.14 | 0.8 | 3.43 | 2 | 3.11 | 4 | 2.20 | 8 | 2.73 |
| 0.3 | 5.19 | 1 | 2.97 | 2.5 | 2.78 | 5 | 2.00 | 10 | 2.55 |
| 0.4 | 4.37 | 1.2 | 2.67 | 3 | 2.55 | 6 | 1.85 | 12 | 2.43 |
| 0.5 | 3.77 | 1.4 | 2.48 | 3.5 | 2.36 | 7 | 1.76 | 14 | 2.36 |
| 1.6 | 2.30 | 4 | 2.17 | 8 | 1.70 | 16 | 2.31 | ||
| 1.8 | 2.19 | 4.5 | 1.98 | 9 | 1.63 | 18 | 2.27 | ||
| 2 | 2.08 | 5 | 1.83 | 10 | 1.60 | 20 | 2.23 | ||
