अत्यधिक संवेदनशील प्रतिक्रिया लचीली पतली फिल्म दबाव सेंसर पीज़ोरेसिस्टिव इलेक्ट्रॉनिक पेन माइक्रो
विवरण

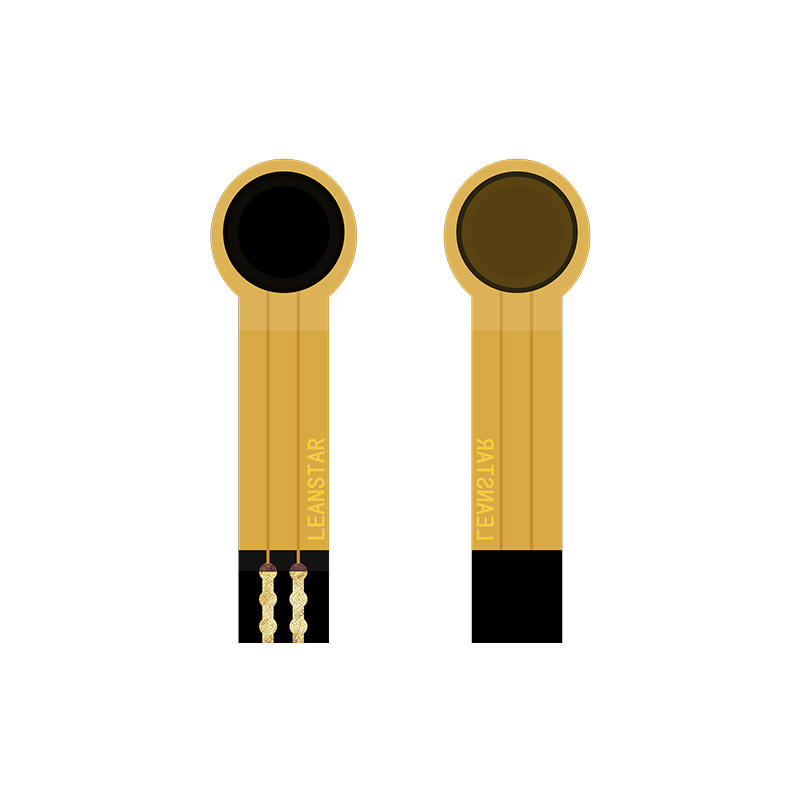

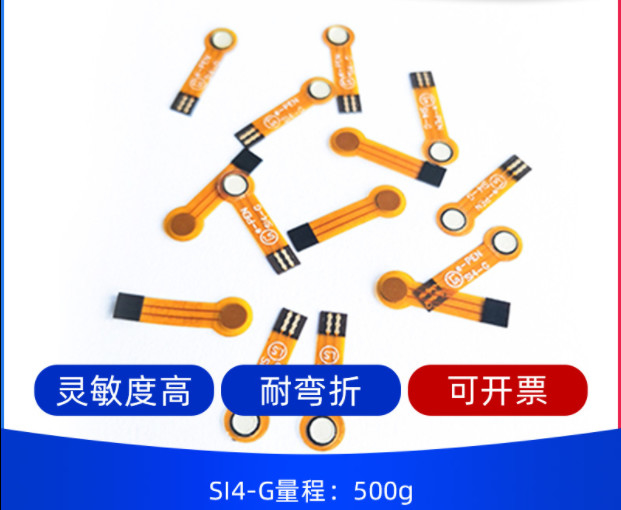

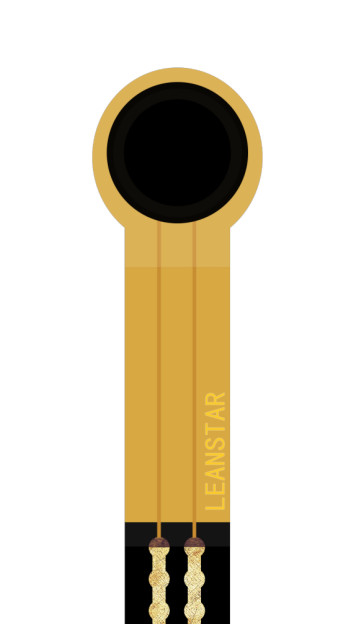

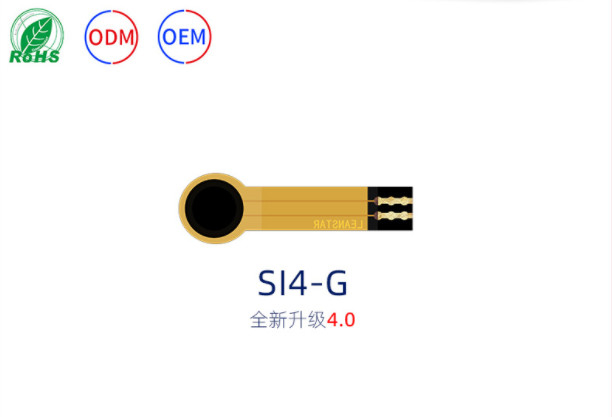

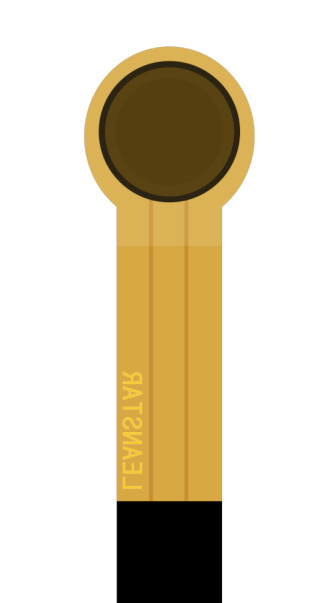

SI4-G लचीला पतली फिल्म दबाव सेंसरलचीले दबाव सेंसर प्रौद्योगिकी के स्वतंत्र बौद्धिक संपदा अधिकारों के साथ एक नए प्रकार का सेंसर है।यह लचीली पतली सामग्री पर मजबूत आसंजन, झुकने प्रतिरोध और लचीली नैनो कार्यात्मक सामग्री की उच्च संवेदनशीलता के साथ मुद्रित होता है, ताकि दबाव का पता लगाने की उच्च संवेदनशीलता प्राप्त हो सके।
लचीला फिल्म दबाव सेंसर एक प्रतिरोधक सेंसर है।जैसे ही सेंसर की सतह पर दबाव बढ़ता है, आउटपुट प्रतिरोध कम हो जाता है।दबाव को एक विशिष्ट दबाव-प्रतिरोध संबंध के माध्यम से मापा जा सकता है।
SI4-G फ्लेक्सिबल फिल्म प्रेशर सेंसर का उपयोग मुख्य रूप से इलेक्ट्रॉनिक पेन के प्रेशर ट्रिगरिंग और डिटेक्शन में किया जाता है।यह पेन कोर के पीछे स्थापित होता है।जब उपयोगकर्ता इलेक्ट्रॉनिक पेन से लिखता है, तो यह लेखन दबाव के परिवर्तन का पता लगा सकता है।एल्गोरिथम प्रसंस्करण के बाद, लिखावट पहचान को महसूस किया जा सकता है।, मुद्रा सुधार और अन्य कार्यों, संकेत एक साधारण सर्किट के माध्यम से एकत्र किया जा सकता है।
विशेषताएं
अल्ट्रा-पतली, मोटाई 0.25 मिमी से कम
झुकने प्रतिरोध
त्वरित प्रतिक्रिया
Ø लंबे जीवन, 1 मिलियन से अधिक बार दबाव की परीक्षा उत्तीर्ण की
आउटपुट सिग्नल का पता लगाना आसान है
अनुकूलन योग्य उत्पाद की लंबाई, आकार, पिन पैकेज, आदि।
अनुकूलन सेंसर रेंज पैरामीटर
कार्य सूचकांक
| नमूना | एसआई4-जी |
| श्रेणी | 0~500g |
| मोटाई | ≤0.25 मिमी |
| आयाम | विनिर्देश और आकार विवरण देखें |
| प्रतिक्रिया बिंदु | 30g |
| repeatability | ± 10% (50% लोड) |
| संगतता | ± 20% (उसी मॉडल का बैच) |
| हिस्टैरिसीस | +10% (आरएफ+- आरएफ-)/आरएफ+ |
| सहनशीलता | एक लाख बार |
| प्रारंभिक प्रतिरोध | 10MΩ (नॉन-लोडेड) |
| प्रतिक्रिया समय | ＜1ms |
| फिर से शुरू करने का समय | 15ms |
| टेस्ट वोल्टेज | विशिष्ट मूल्य डीसी 3.3V |
| परिचालन तापमान | -20 ℃ ～ 60 ℃ |
| ईएमआई | कोई उत्पादन नहीं |
| ईएसडी | असंवेदनशीलता |
| नमूना | दबाव/जी | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
| एसआईजी-4 | प्रतिरोध/केΩ | 5.26 | 3.24 | 2.47 | 2.10 | 1.85 | 1.66 | 1.55 | 1.45 | 1.38 | 1.33 |
सेंसर के तनावग्रस्त होने और दबाव बनाए रखने के बाद, आउटपुट प्रतिरोध मूल्य समय के साथ थोड़ा कम हो जाएगा, आमतौर पर 5% के भीतर।टाइमिंग कैलिब्रेशन की विधि से इस त्रुटि को कम किया जा सकता है।अंशांकन ऑपरेशन में, दबाव लागू करने के बाद प्रतीक्षा समय वास्तविक अनुप्रयोगों में प्रतीक्षा समय के अनुरूप होता है।चूंकि विभिन्न अनुप्रयोग परिदृश्यों में सेंसर की बल स्थिति भिन्न होती है, इसलिए यह अनुशंसा की जाती है कि उपयोगकर्ता वास्तविक अनुप्रयोग परिदृश्य के अनुसार सेंसर की व्यवस्था करे और स्वयं बहाव मापदंडों का परीक्षण करे।
