मल्टी-फील्ड के लिए बेस्ट फ्लेक्सिबल थिन फिल्म प्रेशर सेंसर SF45-65 क्विक रिस्पांस
विवरण
SF45-65 लचीला पतली फिल्म दबाव सेंसर एक नए प्रकार का सेंसर है जो स्वतंत्र बौद्धिक संपदा अधिकारों के साथ लचीली दबाव संवेदन तकनीक का उपयोग कर रहा है।यह मजबूत आसंजन, झुकने प्रतिरोध और उच्च संवेदनशीलता लचीली नैनो-कार्यात्मक सामग्री के साथ लचीली और पतली सामग्री पर मुद्रित होता है, ताकि यह दबाव की उच्च संवेदनशीलता का पता लगा सके।
SF45-65 लचीला फिल्म दबाव सेंसर एक प्रतिरोधक सेंसर है।जैसे ही सेंसर की सतह पर दबाव बढ़ता है, आउटपुट प्रतिरोध कम हो जाता है।दबाव को एक विशिष्ट दबाव-प्रतिरोध संबंध के माध्यम से मापा जा सकता है।

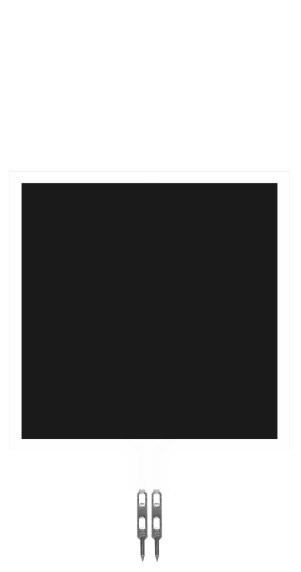

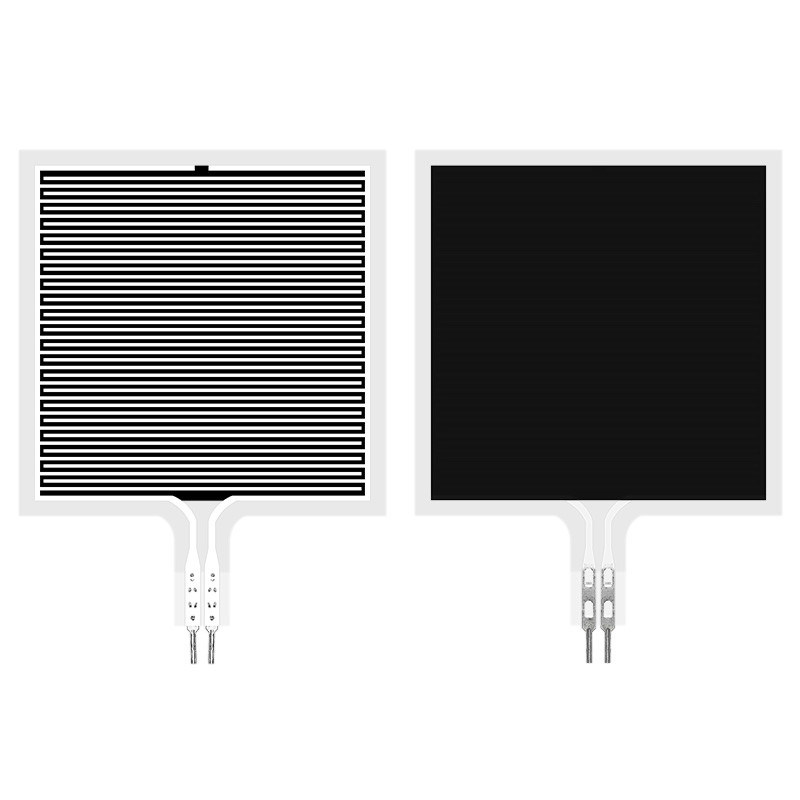

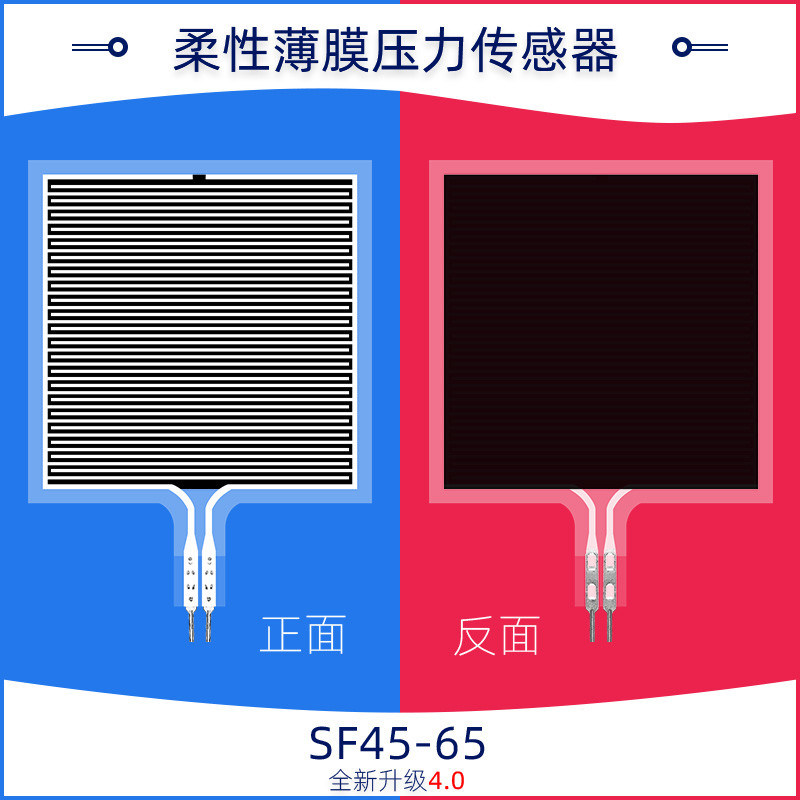

SF45-65 लचीला फिल्म दबाव सेंसर एक वर्ग संवेदनशील क्षेत्र के साथ एक दबाव सेंसर है।संवेदनशील क्षेत्र का आकार 46*46mm है और यह 5kg के भीतर दबाव को माप सकता है।यह लचीली सतहों पर दबाव माप परिदृश्यों के लिए उपयुक्त है, और इसका व्यापक रूप से स्मार्ट होम, उपभोक्ता इलेक्ट्रॉनिक्स, ऑटोमोटिव इलेक्ट्रॉनिक्स, चिकित्सा उपकरण, औद्योगिक नियंत्रण, स्मार्ट रोबोट और अन्य क्षेत्रों में उपयोग किया जा सकता है।
विशेषताएं
Ø अल्ट्रा-पतली, मोटाई 0.4 मिमी से कम
झुकने का प्रतिरोध
त्वरित प्रतिक्रिया
Ø लंबे जीवन, 1 मिलियन से अधिक बार दबाव की परीक्षा उत्तीर्ण की
आउटपुट सिग्नल का पता लगाना आसान है
Ø उत्पाद की लंबाई, आकार, पिन पैकेज को अनुकूलित किया जा सकता है, आदि।
सेंसर रेंज मापदंडों को अनुकूलित किया जा सकता है।
कार्य सूचकांक
| नमूना |
एसएफ45-65 |
| श्रेणी |
0 ~ 5 किग्रा |
| मोटाई |
0.4 मिमी |
| आयाम |
विनिर्देश और आकार विवरण देखें |
| प्रतिक्रिया बिंदु |
30g |
| repeatability |
± 5% (50% लोड) |
| संगतता |
± 15% (विनिर्देश और आकार विवरण देखें) |
| हिस्टैरिसीस |
+10% (आरएफ+- आरएफ-)/आरएफ+ |
| सहनशीलता |
एक लाख बार |
| प्रारंभिक प्रतिरोध |
10MΩ (नॉन-लोडेड) |
| प्रतिक्रिया समय |
＜1ms |
| फिर से शुरू करने का समय |
15ms |
| टेस्ट वोल्टेज |
विशिष्ट मूल्य डीसी 3.3V |
| परिचालन तापमान |
-20 ℃ ~ 60 ℃ |
| ईएमआई |
कोई उत्पादन नहीं |
| ईएसडी |
असंवेदनशीलता |
| नमूना |
दबाव/किग्रा |
0.25 |
0.5 |
0.75 |
1 |
1.5 |
2 |
2.5 |
3 |
3.5 |
4 |
4.5 |
5 |
| एसएफ45-65 |
प्रतिरोध/केΩ |
4.04 |
1.87 |
1.17 |
0.86 |
0.62 |
0.46 |
0.37 |
0.32 |
0.27 |
0.25 |
0.20 |
0.17 |
संदर्भ सर्किट
निर्देश
SF45-65लचीली पतली फिल्म दबाव सेंसर एक गैर-ध्रुवीय घटक है, सर्किट में कोई दिशात्मकता नहीं है；
- उपयोग करते समय, कृपया सेंसर के दबाव संवेदनशील क्षेत्र को एक फर्म, सपाट सतह पर रखें।घुमावदार या अनियमित सतह पर सेंसर का उपयोग करने से सेंसर शुरू में प्रवाहकीय हो जाएगा, यानी जब कोई दबाव न हो तो "प्रतिक्रिया" स्थिति में;इस स्थिति में, सेंसर आउटपुट प्रतिरोध अभी भी दबाव परिवर्तन का जवाब दे सकता है, और संबंधित संबंध अब संदर्भ डेटा शीट पर लागू नहीं होता है;
- यदि सहायक सतह और बल लगाने वाली सतह दोनों कठोर और कठोर सतह हैं, और संपर्क सतह सेंसर के संवेदनशील क्षेत्र से बड़ी है, तो सेंसर की अपनी संरचना के कारण, दबाव प्रतिक्रिया छोटी और अस्थिर हो सकती है।संवेदनशील क्षेत्र के केंद्र में एक गोल नरम रबर पैड चिपकाया जाना चाहिए, व्यास संवेदनशील क्षेत्र से थोड़ा छोटा है, और क्षेत्र संवेदनशील क्षेत्र के क्षेत्र के 60% से अधिक होना चाहिए;
- आप सहायक सतह पर सेंसर को ठीक करने के लिए दो तरफा टेप का उपयोग कर सकते हैं।ध्यान दें कि चिपकाने से पहले सहायक सतह साफ और साफ है।3M ब्रांड के दो तरफा टेप का उपयोग करने की अनुशंसा की जाती है;अनुकूलित सेवाएं प्रदान करें;
घोषणाओं
- सेंसर का उपयोग करते समय, लोड को समान रूप से प्राप्त करने का प्रयास करें और तेज वस्तुओं द्वारा सेंसर के सीधे संपर्क से बचें;
- ओवर-रेंज उपयोग सेंसर के प्रदर्शन को कम करेगा या सेंसर को भी नष्ट कर देगा;
- सेंसर टर्मिनल तांबे और टिन-प्लेटेड सामग्री से बना है, और लीड को जरूरतों के अनुसार वेल्डेड किया जा सकता है।यह ध्यान दिया जाना चाहिए कि सोल्डरिंग तापमान बहुत अधिक नहीं होना चाहिए, यह अनुशंसा की जाती है कि यह 300 डिग्री सेल्सियस से अधिक न हो, और संपर्क समय 1 सेकंड से अधिक नहीं होना चाहिए, ताकि उच्च तापमान को पिघलने और फिल्म सब्सट्रेट को विकृत करने से रोका जा सके। .
