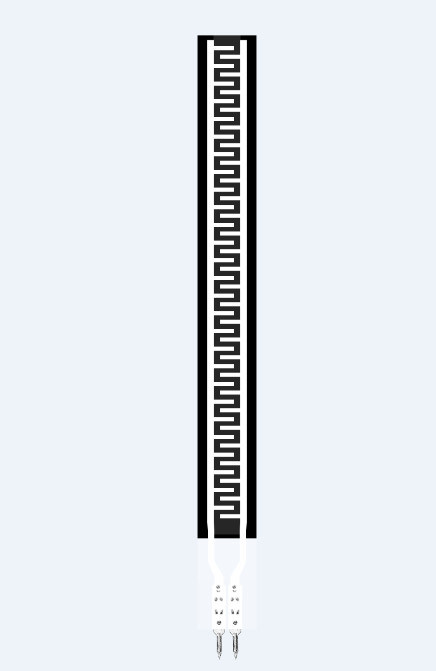

DC3.3V ZD10-100 पतली फिल्म दबाव सेंसर कस्टम दबाव ट्रांसड्यूसर

• ZD10-100 लचीला दबाव सेंसर एक गैर-ध्रुवीय घटक है, सर्किट में कोई दिशात्मकता नहीं है;
• उपयोग करते समय, कृपया सेंसर के दबाव संवेदनशील क्षेत्र को एक फर्म, सपाट सतह पर रखें।घुमावदार या अनियमित सतह पर सेंसर का उपयोग करने से सेंसर शुरू में प्रवाहकीय हो जाएगा, यानी जब कोई दबाव न हो तो "प्रतिक्रिया" स्थिति में;इस स्थिति में, सेंसर आउटपुट प्रतिरोध अभी भी दबाव परिवर्तन का जवाब दे सकता है, और संबंधित संबंध अब संदर्भ डेटा शीट पर लागू नहीं होता है;
• यदि सहायक सतह और बल अनुप्रयोग सतह दोनों कठोर और कठोर सतह हैं, और संपर्क सतह सेंसर आकार (सेंसर संवेदनशील क्षेत्र आकार 52 मिमी * 10 मिमी) से बड़ी है, तो सेंसर की अपनी संरचना के कारण, दबाव प्रतिक्रिया छोटी हो सकती है और अस्थिर।संवेदनशील क्षेत्र के केंद्र में एक गोल नरम रबर पैड चिपकाया जाना चाहिए, व्यास संवेदनशील क्षेत्र से थोड़ा छोटा है, और क्षेत्र संवेदनशील क्षेत्र के क्षेत्र के 60% से अधिक होना चाहिए;
• आप सहायक सतह पर सेंसर को ठीक करने के लिए दो तरफा टेप का उपयोग कर सकते हैं।ध्यान दें कि चिपकाने से पहले सहायक सतह साफ और साफ है।3M ब्रांड के दो तरफा टेप का उपयोग करने की अनुशंसा की जाती है;अनुकूलित सेवाएं प्रदान करें;
• सेंसर के तनावग्रस्त होने और दबाव बनाए रखने के बाद, आउटपुट प्रतिरोध मूल्य समय के साथ थोड़ा कम हो जाएगा, आमतौर पर 5% के भीतर।टाइमिंग कैलिब्रेशन की विधि से इस त्रुटि को कम किया जा सकता है।अंशांकन ऑपरेशन में, दबाव लागू करने के बाद प्रतीक्षा समय वास्तविक अनुप्रयोगों में प्रतीक्षा समय के अनुरूप होता है।चूंकि विभिन्न अनुप्रयोग परिदृश्यों में सेंसर की बल स्थिति भिन्न होती है, इसलिए यह अनुशंसा की जाती है कि उपयोगकर्ता वास्तविक अनुप्रयोग परिदृश्य के अनुसार सेंसर की व्यवस्था करे और स्वयं बहाव मापदंडों का परीक्षण करे।

घोषणाओं

• सेंसर का उपयोग करते समय, लोड को समान रूप से प्राप्त करने का प्रयास करें और तेज वस्तुओं द्वारा सेंसर के सीधे संपर्क से बचें;
• ओवर-रेंज उपयोग सेंसर के प्रदर्शन को कम करेगा या सेंसर को भी नष्ट कर देगा;
• सेंसर टर्मिनल तांबे और टिन-प्लेटेड सामग्री से बना है, और लीड को जरूरतों के अनुसार वेल्डेड किया जा सकता है।यह ध्यान दिया जाना चाहिए कि सोल्डरिंग तापमान बहुत अधिक नहीं होना चाहिए, यह अनुशंसा की जाती है कि यह 300 डिग्री सेल्सियस से अधिक न हो, और संपर्क समय 1 सेकंड से अधिक नहीं होना चाहिए, ताकि उच्च तापमान को पिघलने और फिल्म सब्सट्रेट को विकृत करने से रोका जा सके। .
