बेहतर जीवन के लिए असाधारण अनुभव लचीला पतली फिल्म दबाव सेंसर ZD10-100
विवरण
ZD10-100 लचीला पतली फिल्म दबाव सेंसर एक नए प्रकार का सेंसर है जिसमें लचीले दबाव सेंसर प्रौद्योगिकी के स्वतंत्र बौद्धिक संपदा अधिकार हैं।यह मजबूत आसंजन, झुकने प्रतिरोध और लचीली नैनो कार्यात्मक सामग्री की उच्च संवेदनशीलता के साथ लचीली पतली सामग्री पर मुद्रित होता है, ताकि दबाव का पता लगाने की उच्च संवेदनशीलता प्राप्त हो सके।
लचीला फिल्म दबाव सेंसर एक प्रतिरोधक सेंसर है।जैसे ही सेंसर की सतह पर दबाव बढ़ता है, आउटपुट प्रतिरोध कम हो जाता है।दबाव को एक विशिष्ट दबाव-प्रतिरोध संबंध के माध्यम से मापा जा सकता है।
ZD10-100 मुख्य रूप से एक निश्चित क्षेत्र में छोटे दबाव का पता लगाने के लिए उपयोग किया जाता है।इसका रिस्पॉन्स पॉइंट 50g से कम है, जो ZD10-100 सेंसर की सतह पर दबाव ट्रिगर और दबाव परिवर्तन का प्रभावी ढंग से पता लगा सकता है।स्मार्ट होम, उपभोक्ता इलेक्ट्रॉनिक्स, ऑटोमोटिव इलेक्ट्रॉनिक्स और अन्य क्षेत्रों में व्यापक रूप से उपयोग किया जा सकता है
विशेषताएँ
Ø अल्ट्रा-पतली, मोटाई 0.3 मिमी से कम
लचीला जलरोधक पैकेज
झुकने प्रतिरोध
त्वरित प्रतिक्रिया
Ø लंबे जीवन, 1 मिलियन से अधिक बार की दबाने वाली परीक्षा उत्तीर्ण की
आउटपुट सिग्नल का पता लगाना आसान है
Ø अनुकूलन योग्य उत्पाद की लंबाई, आकार, पिन पैकेज, आदि।
सेंसर रेंज मापदंडों को अनुकूलित किया जा सकता है
कार्य सूचकांक
| नमूना |
ZD10-100 |
| सीमा |
0~500g |
| मोटाई |
≤0.3 मिमी |

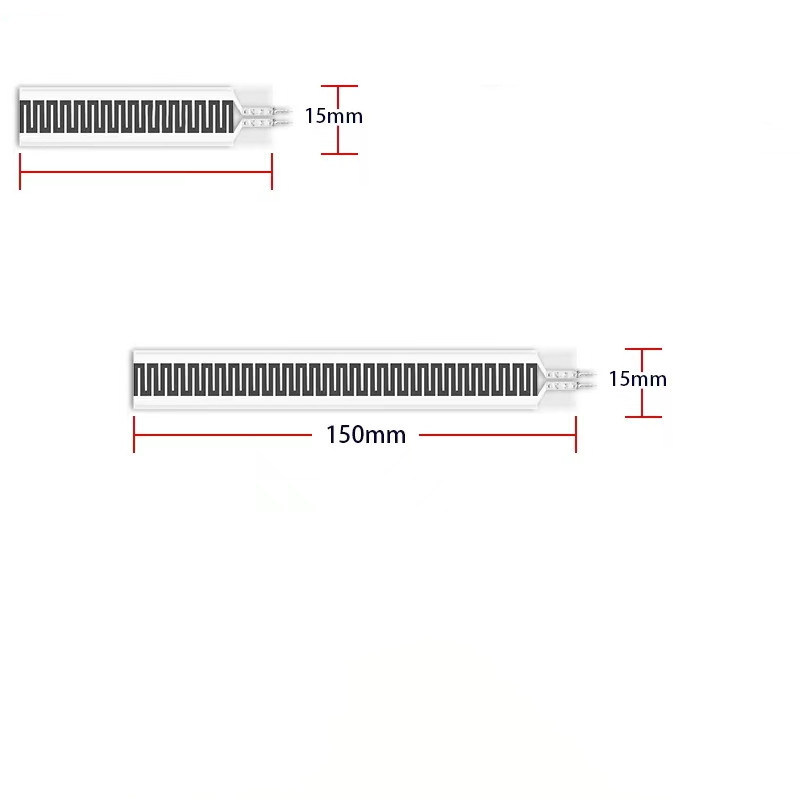

| आयाम |
विनिर्देश और आकार विवरण देखें |
| प्रतिक्रिया बिंदु1 |
50g |
| repeatability |
± 5% (50% लोड) |
| संगतता2 |
± 15% (उसी मॉडल का बैच) |
| हिस्टैरिसीस |
+10% (आरएफ+ - आरएफ-)/आरएफ+ |
| सहनशीलता |
एक लाख बार |
| प्रारंभिक प्रतिरोध |
＞10MΩ (गैर लोड) |
| प्रतिक्रिया समय |
＜1ms |
| फिर से शुरू करने का समय |
＜15ms |
| टेस्ट वोल्टेज |
विशिष्ट मूल्य डीसी 3.3V |
| परिचालन तापमान |
-20 ℃ ~ 60 ℃ |
| ईएमआई |
कोई उत्पादन नहीं |
| ईएसडी |
असंवेदनशीलता |
डेटा संदर्भ पत्रक
| नमूना |
दबाव / जीएफ |
50 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
| ZD10-100 |
प्रतिरोध/KΩ |
10.29 |
5.34 |
3.98 |
3.32 |
2.98 |
2.82 |
2.66 |
2.55 |
2.47 |
2.43 |
नोट: आइकन में वक्र विशिष्ट परिस्थितियों में मापे गए डेटा से खींचा गया है।वक्र का संबंध केवल संदर्भ के लिए है।विशिष्ट एप्लिकेशन के अनुसार स्थापना के बाद वास्तविक डेटा का परीक्षण किया जाना चाहिए।
संदर्भ सर्किट
निर्देश
- ZD10-100 लचीला दबाव सेंसर एक गैर-ध्रुवीय घटक है, सर्किट में कोई दिशात्मकता नहीं है;
- उपयोग करते समय, कृपया सेंसर के दबाव संवेदनशील क्षेत्र को एक फर्म, सपाट सतह पर रखें।घुमावदार या अनियमित सतह पर सेंसर का उपयोग करने से सेंसर शुरू में प्रवाहकीय हो जाएगा, यानी जब कोई दबाव नहीं होता है तो "प्रतिक्रिया" स्थिति में होता है;इस स्थिति में, सेंसर आउटपुट प्रतिरोध अभी भी दबाव परिवर्तन का जवाब दे सकता है, और संबंधित संबंध अब संदर्भ डेटा शीट पर लागू नहीं होता है;
- यदि सहायक सतह और बल अनुप्रयोग सतह दोनों कठोर और कठोर सतह हैं, और संपर्क सतह सेंसर आकार (सेंसर संवेदनशील क्षेत्र आकार 52 मिमी * 10 मिमी) से बड़ी है, तो सेंसर की अपनी संरचना के कारण, दबाव प्रतिक्रिया छोटी हो सकती है और अस्थिर।संवेदनशील क्षेत्र के केंद्र में एक गोल नरम रबर पैड चिपकाया जाना चाहिए, व्यास संवेदनशील क्षेत्र से थोड़ा छोटा है, और क्षेत्र संवेदनशील क्षेत्र के क्षेत्र के 60% से अधिक होना चाहिए;
- आप सहायक सतह पर सेंसर को ठीक करने के लिए दो तरफा टेप का उपयोग कर सकते हैं।ध्यान दें कि चिपकाने से पहले सहायक सतह साफ और साफ है।3M ब्रांड के दो तरफा टेप का उपयोग करने की अनुशंसा की जाती है;अनुकूलित सेवाएं प्रदान करें;
- सेंसर के तनावग्रस्त होने और दबाव बनाए रखने के बाद, आउटपुट प्रतिरोध मूल्य समय के साथ थोड़ा कम हो जाएगा, आमतौर पर 5% के भीतर।टाइमिंग कैलिब्रेशन की विधि से इस त्रुटि को कम किया जा सकता है।अंशांकन ऑपरेशन में, दबाव लागू करने के बाद प्रतीक्षा समय वास्तविक अनुप्रयोगों में प्रतीक्षा समय के अनुरूप होता है।चूंकि अलग-अलग एप्लिकेशन परिदृश्यों में सेंसर की बल स्थिति अलग-अलग होती है, इसलिए यह अनुशंसा की जाती है कि उपयोगकर्ता वास्तविक एप्लिकेशन परिदृश्य के अनुसार सेंसर की व्यवस्था करे और स्वयं बहाव मापदंडों का परीक्षण करे।
घोषणाओं
- सेंसर का उपयोग करते समय, लोड को समान रूप से प्राप्त करने का प्रयास करें और तेज वस्तुओं द्वारा सेंसर के सीधे संपर्क से बचें;
- ओवर-रेंज उपयोग सेंसर के प्रदर्शन को कम करेगा या सेंसर को भी नष्ट कर देगा;
- सेंसर टर्मिनल तांबे और टिन-प्लेटेड सामग्री से बना है, और लीड को जरूरतों के अनुसार वेल्डेड किया जा सकता है।यह ध्यान दिया जाना चाहिए कि सोल्डरिंग तापमान बहुत अधिक नहीं होना चाहिए, यह अनुशंसा की जाती है कि यह 300 डिग्री सेल्सियस से अधिक न हो, और संपर्क समय 1 सेकंड से अधिक नहीं होना चाहिए, ताकि उच्च तापमान को पिघलने और फिल्म सब्सट्रेट को विकृत करने से रोका जा सके। .
