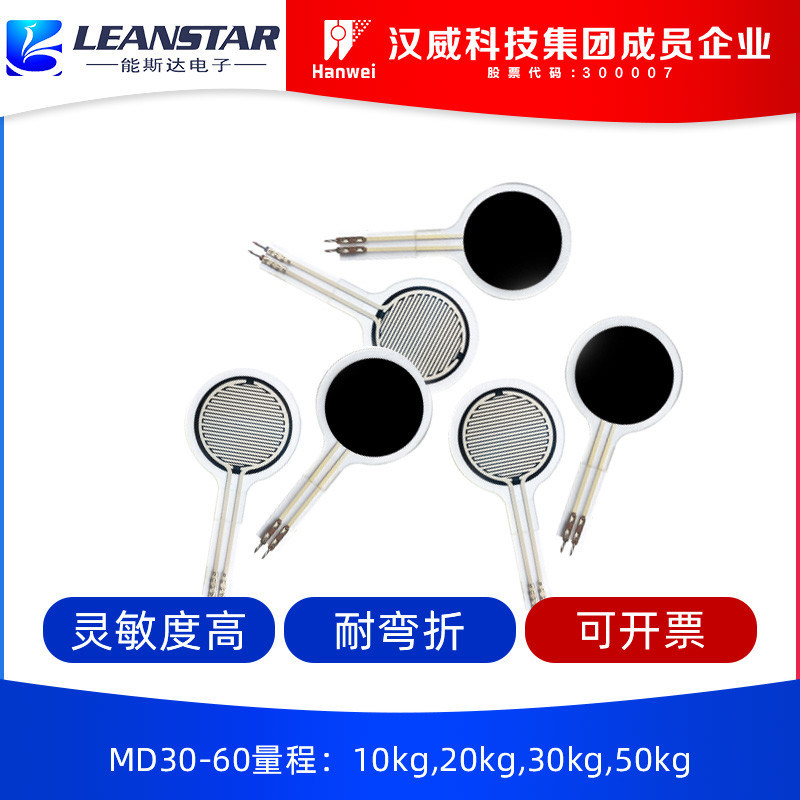

MD30-60 Medical Pressure Sensor

MD30-60 मेडिकल प्रेशर सेंसर

  • प्रमुखता देना

    MD30 60 मेडिकल प्रेशर सेंसर

    ,

    0.6mm मेडिकल प्रेशर सेंसर

    ,

    DC3.3V थिन प्रेशर सेंसर

  • OEM / ओडीएम
    समर्थित
  • ईमेल
    सेल्स@wgsensor.com
  • Whatsapp
    +8613333637163
  • उत्पत्ति के प्लेस
    चीन
  • ब्रांड नाम
    WG Sensor™
  • प्रमाणन
    CE RoHS
  • मॉडल संख्या
    एमडी 30-60
  • न्यूनतम आदेश मात्रा
    99 पीसी
  • मूल्य
    1-99pcs/3.5USD ~ 100-1000pcs/3USD (Negotiable)
  • पैकेजिंग विवरण
    दफ़्ती
  • प्रसव के समय
    5-10 कार्य दिवस
  • भुगतान शर्तें
    टी/टी, एल/सी, वेस्टर्न यूनियन, मनीग्राम
  • आपूर्ति की क्षमता
    10000000 पीसी / प्रति वर्ष

MD30-60 मेडिकल प्रेशर सेंसर

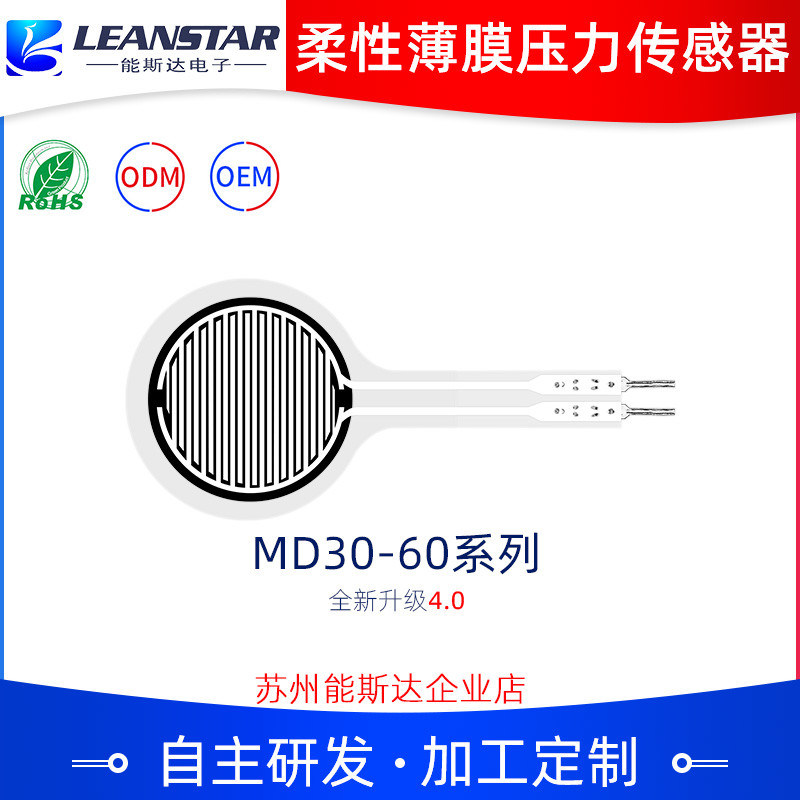

लचीला थिन फिल्म प्रेशर सेंसर MD30-60 इलेक्ट्रॉनिक मेडिकल इंस्ट्रूमेंट



विवरण


MD30-60 श्रृंखला लचीला थिन फिल्म प्रेशर सेंसर एक नए प्रकार का सेंसर है जिसमें लचीला प्रेशर सेंसर तकनीक के स्वतंत्र बौद्धिक संपदा अधिकार हैं। इसे लचीली पतली सामग्री पर मजबूत आसंजन, झुकने के प्रतिरोध और लचीले नैनो कार्यात्मक सामग्रियों की उच्च संवेदनशीलता के साथ मुद्रित किया जाता है, ताकि दबाव का पता लगाने की उच्च संवेदनशीलता प्राप्त की जा सके।

थिन फिल्म प्रेशर सेंसर एक प्रतिरोधक सेंसर है। सेंसर की सतह पर लगाया गया दबाव बढ़ने पर आउटपुट प्रतिरोध घटता है। एक विशिष्ट दबाव-प्रतिरोध संबंध के माध्यम से दबाव को मापा जा सकता है। इसका व्यापक रूप से दबाव धारणा, मानव-कंप्यूटर इंटरेक्शन, बुद्धिमान रोबोट, इलेक्ट्रॉनिक चिकित्सा उपकरण, पहनने योग्य उपकरण, शारीरिक स्वास्थ्य का पता लगाने और अन्य क्षेत्रों में उपयोग किया जा सकता है। उदाहरण के लिए, इसका उपयोग tएक बैलेंस कार के पैडल को ट्रिगर करने और उसका पता लगाने, कार्डियोपल्मोनरी रिससिटेशन का पता लगाने और अन्य परिदृश्यों में दबाव का पता लगाने के लिए किया जाता है।



विशेषताएँ

Ø अल्ट्रा-थिन, मोटाई 0.6 मिमी से कम

Ø कम बिजली की खपत और उत्कृष्ट स्थिरता

Ø त्वरित प्रतिक्रिया

Ø उच्च संवेदनशीलता और विस्तृत पहचान रेंज

Ø सरल पहचान योजना, एकीकृत करने में आसान

Ø विभिन्न आकार और आकार के सेंसर को अनुकूलित किया जा सकता है

Ø RoHS प्रमाणीकरण पारित



उत्पाद पैरामीटर

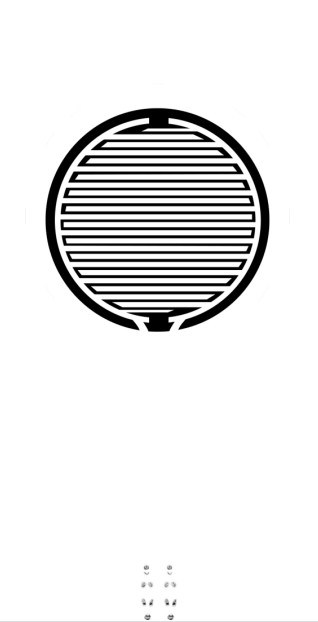

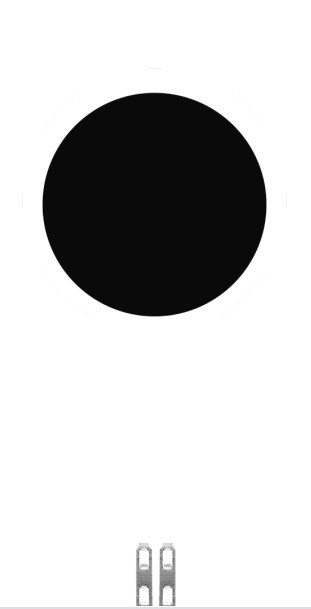

लोगो आकार (मिमी)
लंबाई 66.3
चौड़ाई 30
संवेदनशील क्षेत्र φ25
पिन पिच 2.54
सहिष्णुता 0.2



प्रदर्शन सूचकांक


मॉडल MD30-60@10kg MD30-60@20kg MD30-60@30kg MD30-60@50kg
रेंज 0~10kg 0~20kg 0~30kg 0~50kg
मोटाई ≤0.4mm ≤0.6mm
आयाम विनिर्देश और आकार विवरण देखें
प्रतिक्रिया बिंदुध्यान दें1 ≤0.2kg ≤0.5kg
दोहराव ±3%(50% लोड)
संगतिध्यान दें2 ±10%(एक ही मॉडल का बैच)
हिस्टैरिसीस ﹢10% (RF+ - RF-)/RF+
स्थायित्व >एक मिलियन बार
प्रारंभिक प्रतिरोध >10MΩ(गैर-भारित)
प्रतिक्रिया समय < 1ms
फिर से शुरू करने का समय < 15ms
परीक्षण वोल्टेज विशिष्ट मान DC 3.3V
ऑपरेटिंग तापमान -20°C ~ 60°C
EMI उत्पादन नहीं
ESD असंवेदनशीलता


    डेटा संदर्भ पत्रक



मॉडल:

MD30-60@10kg

मॉडल:

MD30-60@20kg

मॉडल:

MD30-60@30kg

मॉडल:

MD30-60@50kg


दबाव/किलोग्राम प्रतिरोध/kΩ दबाव/किलोग्राम प्रतिरोध/kΩ दबाव/किलोग्राम प्रतिरोध/kΩ दबाव/किलोग्राम प्रतिरोध/kΩ
1 8.41 2 5.31 3 12.74 5 8.06
2 4.89 3 2.65 6 6.38 10 4.45
3 3.38 5 1.97 9 4.34 15 3.34
4 2.73 7 1.59 12 3.54 20 2.79
5 2.30 9 1.40 15 3.08 25 2.44
6 2.08 10 1.26 18 2.78 30 2.19
7 1.78 13 1.18 21 2.53 35 2.01
8 1.61 15 1.13 24 2.37 40 1.87
9 1.49 17 1.08 27 2.22 45 1.77
10 1.40 20 1.05 30 2.12 50 1.69

संदर्भ सर्किट

MD30-60 मेडिकल प्रेशर सेंसर 0

निर्देश
  • MD30-60 श्रृंखला लचीला सेंसर एक गैर-ध्रुवीय घटक है, सर्किट में कोई दिशात्मकता नहीं है;
  • उपयोग करते समय, कृपया सेंसर के दबाव संवेदनशील क्षेत्र को एक मजबूत, सपाट सतह पर रखें। घुमावदार या अनियमित सतह पर सेंसर का उपयोग करने से सेंसर शुरू में प्रवाहकीय हो जाएगा, यानी, जब कोई दबाव नहीं होता है तो "प्रतिक्रिया" स्थिति में; इस स्थिति में, सेंसर आउटपुट प्रतिरोध अभी भी दबाव परिवर्तनों का जवाब दे सकता है, और संबंधित संबंध अब संदर्भ डेटा शीट पर लागू नहीं होता है;
  • यदि सहायक सतह और बल लगाने वाली सतह दोनों कठोर और कठोर सतह हैं, और संपर्क सतह सेंसर के संवेदनशील क्षेत्र से बड़ी है, तो सेंसर की अपनी संरचना के कारण, दबाव प्रतिक्रिया छोटी और अस्थिर हो सकती है। संवेदनशील क्षेत्र के केंद्र में एक गोल नरम रबर पैड चिपकाने की आवश्यकता है, व्यास संवेदनशील क्षेत्र से थोड़ा छोटा है, और क्षेत्र संवेदनशील क्षेत्र के क्षेत्र का 60% से अधिक होना चाहिए;
  • आप सहायक सतह पर सेंसर को ठीक करने के लिए डबल-साइड टेप का उपयोग कर सकते हैं। चिपकाने से पहले ध्यान दें कि सहायक सतह साफ-सुथरी है। 3M ब्रांड डबल-साइड टेप का उपयोग करने की अनुशंसा की जाती है; अनुकूलित सेवाएं प्रदान करें;
  • सेंसर के तनावग्रस्त होने और दबाव बनाए रखने के बाद, आउटपुट प्रतिरोध मान समय के साथ थोड़ा बह जाएगा, आमतौर पर 5% के भीतर। इस त्रुटि को समयबद्ध अंशांकन की विधि से कम किया जा सकता है। अंशांकन ऑपरेशन में, दबाव लगाने के बाद प्रतीक्षा समय वास्तविक अनुप्रयोगों में प्रतीक्षा समय के अनुरूप होता है। चूंकि सेंसर की बल स्थिति विभिन्न अनुप्रयोग परिदृश्यों में भिन्न होती है, इसलिए यह अनुशंसा की जाती है कि उपयोगकर्ता वास्तविक अनुप्रयोग परिदृश्य के अनुसार सेंसर की व्यवस्था करें और स्वयं बहाव मापदंडों का परीक्षण करें।

घोषणाएँ





  • सेंसर का उपयोग करते समय, लोड को समान रूप से प्राप्त करने का प्रयास करें और तेज वस्तुओं द्वारा सेंसर के सीधे संपर्क से बचें;
  • ओवर-रेंज उपयोग सेंसर के प्रदर्शन को कम कर देगा या यहां तक कि सेंसर को नष्ट कर देगा;
  • सेंसर टर्मिनल तांबे और टिन-प्लेटेड सामग्री से बना है, और लीड को आवश्यकतानुसार वेल्ड किया जा सकता है। यह ध्यान दिया जाना चाहिए कि सोल्डरिंग तापमान बहुत अधिक नहीं होना चाहिए, यह अनुशंसा की जाती है कि यह 300°C से अधिक न हो, और संपर्क समय 1 सेकंड से अधिक न हो, ताकि उच्च तापमान को फिल्म सब्सट्रेट को पिघलाने और विकृत करने से रोका जा सके।
