    फ्लेक्सिबल थिन फिल्म प्रेशर सेंसर्स

    ,

    थिन फिल्म प्रेशर सेंसर्स SI4 G

    ,

    3.3V फ्लेक्सिबल प्रेशर सेंसर्स

  • सामग्री
    प्लॉयमर
  • श्रेणी
    5 किलो
  • आउटपुट मॉडल प्रकार
    एनालॉग सेंसर
  • कार्यरत वोल्टेज
    3.3
  • काम के सिद्धांत
    biosensors
  • प्रोडक्ट का नाम
    SI4-G पतली फिल्म दबाव सेंसर
  • OEM / ओडीएम
    समर्थित
  • ईमेल
    सेल्स@wgsensor.com
  • Whatsapp
    +8613333637163
  • उत्पत्ति के प्लेस
    चीन
  • ब्रांड नाम
    WG Sensor™
  • प्रमाणन
    CE RoHS
  • मॉडल संख्या
    SI4-G पतली फिल्म दबाव सेंसर
  • न्यूनतम आदेश मात्रा
    49 पीसी
  • मूल्य
    1-49pcs/2.5USD ~ 50-2000pcs/2.0USD (Negotiable)
  • पैकेजिंग विवरण
    उपहार बॉक्स, एकल गत्ते का डिब्बा
  • प्रसव के समय
    5-10 कार्य दिवस
  • भुगतान शर्तें
    टी/टी, एल/सी, वेस्टर्न यूनियन, मनीग्राम
  • आपूर्ति की क्षमता
    1000000 पीसी / प्रति वर्ष

लचीले पतले फिल्म दबाव सेंसर

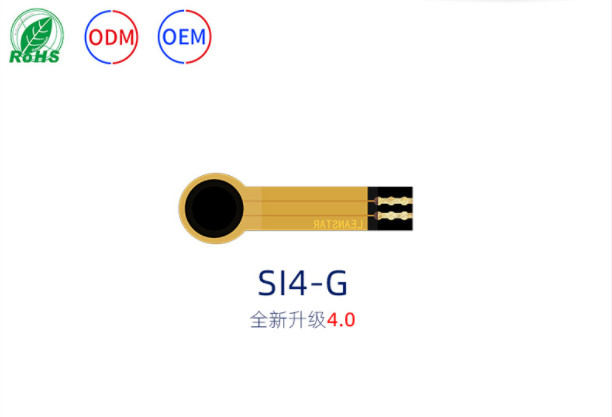

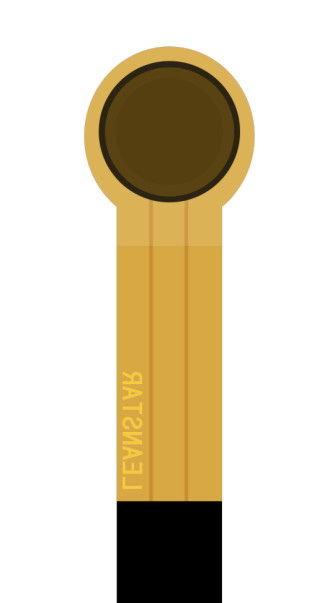

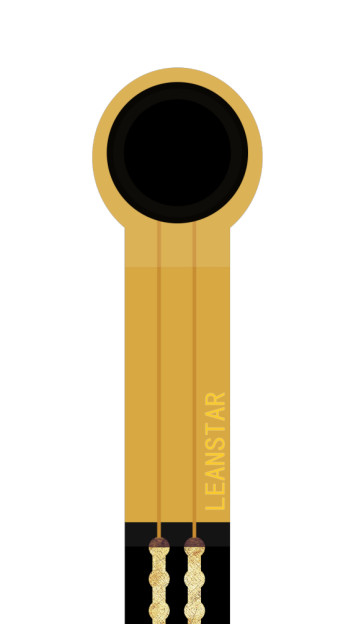

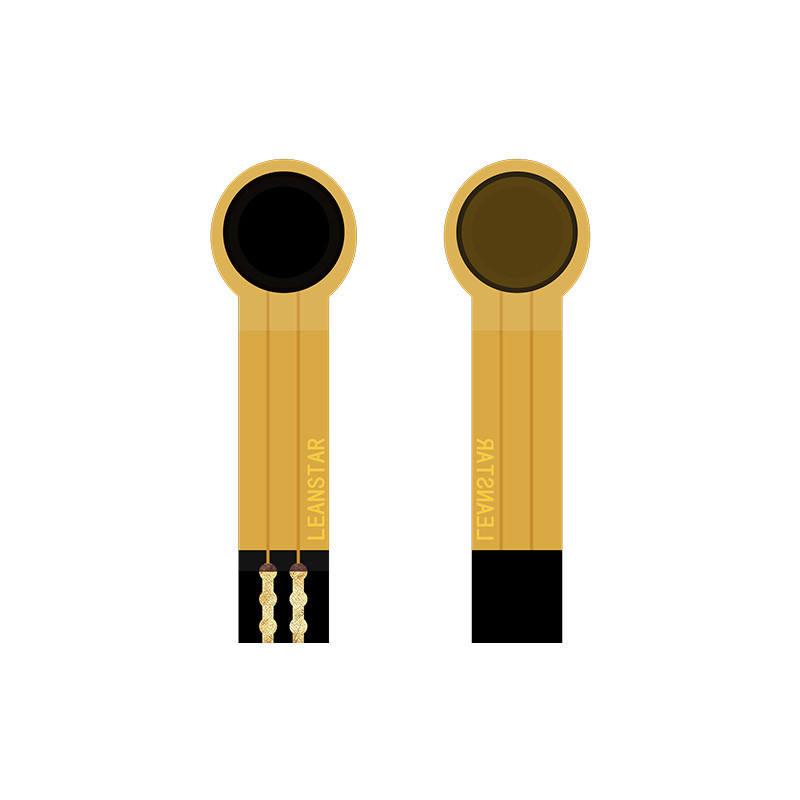

लचीला पतला फिल्म प्रेशर सेंसर SI4-G पीजोरेसिस्टिव इलेक्ट्रॉनिक पेन माइक्रो संवेदनशील चरम प्रतिक्रिया

विवरण

SI4-G लचीला पतला फिल्म प्रेशर सेंसरलचीला प्रेशर सेंसर तकनीक के स्वतंत्र बौद्धिक संपदा अधिकारों के साथ एक नए प्रकार का सेंसर है। इसे मजबूत आसंजन, झुकने के प्रतिरोध और लचीले नैनो कार्यात्मक सामग्रियों की उच्च संवेदनशीलता के साथ लचीली पतली सामग्री पर मुद्रित किया जाता है, ताकि दबाव का पता लगाने की उच्च संवेदनशीलता प्राप्त की जा सके।
लचीला फिल्म प्रेशर सेंसर एक प्रतिरोधक सेंसर है। सेंसर की सतह पर लगाया गया दबाव बढ़ने पर आउटपुट प्रतिरोध घटता है। एक विशिष्ट दबाव-प्रतिरोध संबंध के माध्यम से दबाव को मापा जा सकता है।
SI4-G लचीला फिल्म प्रेशर सेंसर का उपयोग मुख्य रूप से इलेक्ट्रॉनिक पेन के दबाव ट्रिगरिंग और डिटेक्शन में किया जाता है। इसे पेन कोर के पीछे स्थापित किया जाता है। जब उपयोगकर्ता इलेक्ट्रॉनिक पेन से लिखता है, तो यह लेखन दबाव में परिवर्तन का पता लगा सकता है। एल्गोरिदम प्रसंस्करण के बाद, लिखावट की पहचान की जा सकती है। , मुद्रा सुधार और अन्य कार्य, सिग्नल को एक साधारण सर्किट के माध्यम से एकत्र किया जा सकता है।


 विशेषताएँ


Ø अल्ट्रा-थिन, मोटाई 0.25 मिमी से कम

Ø झुकने का प्रतिरोध

Ø त्वरित प्रतिक्रिया

Ø लंबा जीवन, 1 मिलियन से अधिक बार दबाने का परीक्षण पास किया

Ø आउटपुट सिग्नल का पता लगाना आसान है

Ø अनुकूलन योग्य उत्पाद लंबाई, आकार, पिन पैकेज, आदि।

Ø अनुकूलन योग्य सेंसर रेंज पैरामीटर


प्रदर्शन सूचकांक



मॉडलSI4-G
रेंज0~500g
मोटाई≤0.25mm
आयामविशिष्टता और आकार विवरण देखें
प्रतिक्रिया बिंदु≤30g
दोहराव±10%(50% लोड)
संगति±20%(एक ही मॉडल का बैच)
हिस्टैरिसीस+10% (RF+ - RF-)/RF+
स्थायित्व>एक मिलियन बार
प्रारंभिक प्रतिरोध>10MΩ(गैर-भारित)
प्रतिक्रिया समय<1ms
फिर से शुरू करने का समय<15ms
परीक्षण वोल्टेजविशिष्ट मान DC 3.3V
ऑपरेटिंग तापमान-20℃ ~ 60℃
EMIउत्पादन नहीं
ESDअसंवेदनशीलता

 डेटा संदर्भ पत्रक


मॉडलदबाव/g50100150200250300350400450500
SIG-4प्रतिरोध/KΩ5.263.242.472.101.851.661.551.451.381.33




संदर्भ सर्किट

लचीले पतले फिल्म दबाव सेंसर 0

निर्देश



  • SI4-G लचीला पतला फिल्म प्रेशर सेंसर एक गैर-ध्रुवीय घटक है, सर्किट में कोई दिशात्मकता नहीं है;
  • उपयोग करते समय, कृपया सेंसर के दबाव संवेदनशील क्षेत्र को एक मजबूत, सपाट सतह पर रखें। घुमावदार या अनियमित सतह पर सेंसर का उपयोग करने से सेंसर शुरू में प्रवाहकीय हो जाएगा, यानी, जब कोई दबाव न हो तो "प्रतिक्रिया" स्थिति में; इस स्थिति में, सेंसर आउटपुट प्रतिरोध अभी भी दबाव परिवर्तनों का जवाब दे सकता है, और संबंधित संबंध अब संदर्भ डेटा शीट पर लागू नहीं होता है;
  • यदि सहायक सतह और बल लगाने वाली सतह दोनों कठोर और कठोर सतह हैं, और संपर्क सतह सेंसर के संवेदनशील क्षेत्र से बड़ी है, तो सेंसर की अपनी संरचना के कारण, दबाव प्रतिक्रिया छोटी और अस्थिर हो सकती है। संवेदनशील क्षेत्र के केंद्र में एक गोल नरम रबर पैड चिपकाने की आवश्यकता है, व्यास संवेदनशील क्षेत्र से थोड़ा छोटा है, और क्षेत्र संवेदनशील क्षेत्र के क्षेत्र का 60% से अधिक होना चाहिए;
  • आप सेंसर को सहायक सतह पर ठीक करने के लिए डबल-साइड टेप का उपयोग कर सकते हैं। चिपकाने से पहले ध्यान दें कि सहायक सतह साफ-सुथरी हो। 3M ब्रांड डबल-साइड टेप का उपयोग करने की अनुशंसा की जाती है; अनुकूलित सेवाएं प्रदान करें;

सेंसर के तनावग्रस्त होने और दबाव बनाए रखने के बाद, आउटपुट प्रतिरोध मान समय के साथ थोड़ा बह जाएगा, आमतौर पर 5% के भीतर। इस त्रुटि को समयबद्ध अंशांकन की विधि से कम किया जा सकता है। अंशांकन ऑपरेशन में, दबाव लगाने के बाद प्रतीक्षा समय वास्तविक अनुप्रयोगों में प्रतीक्षा समय के अनुरूप होता है। चूंकि सेंसर की बल स्थिति विभिन्न अनुप्रयोग परिदृश्यों में भिन्न होती है, इसलिए यह अनुशंसा की जाती है कि उपयोगकर्ता वास्तविक अनुप्रयोग परिदृश्य के अनुसार सेंसर की व्यवस्था करे और स्वयं बहाव मापदंडों का परीक्षण करे।

घोषणाएँ

  • सेंसर का उपयोग करते समय, लोड को समान रूप से प्राप्त करने का प्रयास करें और तेज वस्तुओं द्वारा सेंसर के सीधे संपर्क से बचें;
  • ओवर-रेंज उपयोग सेंसर के प्रदर्शन को कम कर देगा या यहां तक ​​कि सेंसर को नष्ट कर देगा;
  • सेंसर टर्मिनल तांबे और टिन-प्लेटेड सामग्री से बना है, और लीड को आवश्यकतानुसार वेल्ड किया जा सकता है। यह ध्यान दिया जाना चाहिए कि सोल्डरिंग तापमान बहुत अधिक नहीं होना चाहिए, यह अनुशंसा की जाती है कि यह 300°C से अधिक न हो, और संपर्क समय 1 सेकंड से अधिक न हो, ताकि उच्च तापमान को फिल्म सब्सट्रेट को पिघलाने और विकृत करने से रोका जा सके।
