अस्पताल के लिए प्रैक्टिकल फ्लेक्सिबल थिन फिल्म प्रेशर सेंसर MD30-60 इलेक्ट्रॉनिक मेडिकल इंस्ट्रूमेंट;
विवरण

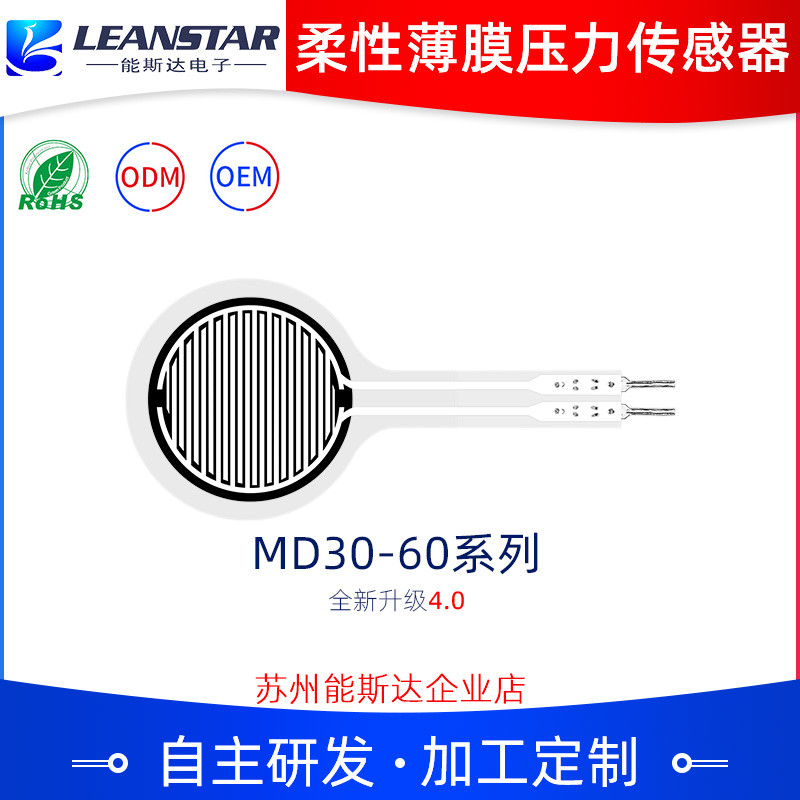

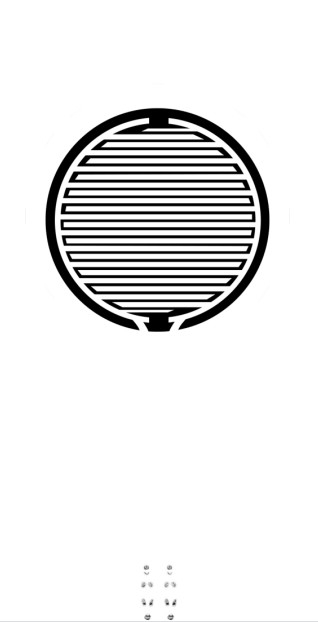

MD30-60 श्रृंखला लचीला पतली फिल्म दबाव सेंसर लचीला दबाव सेंसर प्रौद्योगिकी के स्वतंत्र बौद्धिक संपदा अधिकारों के साथ एक नए प्रकार का सेंसर है।यह लचीली पतली सामग्री पर मजबूत आसंजन, झुकने प्रतिरोध और लचीली नैनो कार्यात्मक सामग्री की उच्च संवेदनशीलता के साथ मुद्रित होता है, ताकि दबाव का पता लगाने की उच्च संवेदनशीलता प्राप्त हो सके।
पतली फिल्म प्रेशर सेंसर एक प्रतिरोधक सेंसर है।जैसे ही सेंसर की सतह पर दबाव बढ़ता है, आउटपुट प्रतिरोध कम हो जाता है।दबाव को एक विशिष्ट दबाव-प्रतिरोध संबंध के माध्यम से मापा जा सकता है।यह व्यापक रूप से दबाव धारणा, मानव-कंप्यूटर संपर्क, बुद्धिमान रोबोट, इलेक्ट्रॉनिक चिकित्सा उपकरण, पहनने योग्य उपकरण, शारीरिक स्वास्थ्य का पता लगाने और अन्य क्षेत्रों में उपयोग किया जा सकता है।उदाहरण के लिए, इसका उपयोग किया जाता हैकार्डियोपल्मोनरी रिससिटेशन का पता लगाने के लिए, और अन्य परिदृश्यों में दबाव का पता लगाने के लिए, एक बैलेंस कार के पेडल को ट्रिगर और पहचानें।
विशेषताएं
अल्ट्रा-पतली, मोटाई 0.6 मिमी से कम
Øकम बिजली की खपत और उत्कृष्ट स्थिरता
त्वरित प्रतिक्रिया
उच्च संवेदनशीलता और विस्तृत पहचान सीमा
सरल पहचान योजना, एकीकृत करने में आसान
Øविभिन्न आकार और आकार सेंसर को अनुकूलित किया जा सकता है
उत्तीर्ण RoHS प्रमाणीकरण
उत्पाद पैरामीटर
| प्रतीक चिन्ह |
आकार (मिमी) |
| लंबाई |
66.3 |
| चौड़ाई |
30 |
| संवेदनशील क्षेत्र |
25 |
| पिन पिच |
2.54 |
| सहनशीलता |
0.2 |
कार्य सूचकांक
| नमूना |

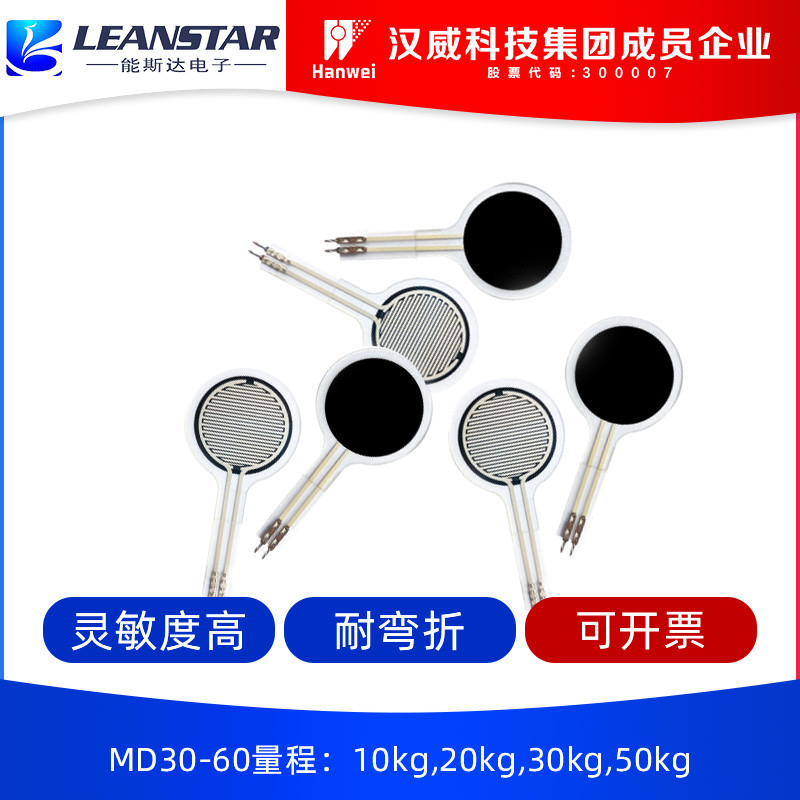

MD30-60@10kg |
MD30-60@20kg |
MD30-60@30kg |
MD30-60@50kg |
| श्रेणी |
0 ~ 10 किग्रा |
0~20किग्रा |
0 ~ 30 किग्रा |
0 ~ 50 किग्रा |
| मोटाई |
0.4 मिमी |
0.6 मिमी |
| आयाम |
विनिर्देश और आकार विवरण देखें |
| प्रतिक्रिया बिंदुध्यान दें1 |
0.2 किग्रा |
0.5 किग्रा |
| repeatability |
± 3% (50% लोड) |
| संगतताध्यान दें2 |
± 10% (उसी मॉडल का बैच) |
| हिस्टैरिसीस |
﹢10% (आरएफ .)+- आरएफ-)/आरएफ+ |
| सहनशीलता |
एक लाख बार |
| प्रारंभिक प्रतिरोध |
10MΩ (नॉन-लोडेड) |
| प्रतिक्रिया समय |
＜ 1ms |
| फिर से शुरू करने का समय |
＜ 15ms |
| टेस्ट वोल्टेज |
विशिष्ट मूल्य डीसी 3.3V |
| परिचालन तापमान |
-20 डिग्री सेल्सियस 60 डिग्री सेल्सियस |
| ईएमआई |
कोई उत्पादन नहीं |
| ईएसडी |
असंवेदनशीलता |
डेटा संदर्भ पत्रक
|
नमूना:
MD30-60@10kg
|
नमूना:
MD30-60@20kg
|
नमूना:
MD30-60@30kg
|
नमूना:
MD30-60@50kg
|
|
| दबाव / किग्रा |
प्रतिरोध/केΩ |
दबाव / किग्रा |
प्रतिरोध/केΩ |
दबाव / किग्रा |
प्रतिरोध/केΩ |
दबाव / किग्रा |
प्रतिरोध/केΩ |
| 1 |
8.41 |
2 |
5.31 |
3 |
12.74 |
5 |
8.06 |
| 2 |
4.89 |
3 |
2.65 |
6 |
6.38 |
10 |
4.45 |
| 3 |
3.38 |
5 |
1.97 |
9 |
4.34 |
15 |
3.34 |
| 4 |
2.73 |
7 |
1.59 |
12 |
3.54 |
20 |
2.79 |
| 5 |
2.30 |
9 |
1.40 |
15 |
3.08 |
25 |
2.44 |
| 6 |
2.08 |
10 |
1.26 |
18 |
2.78 |
30 |
2.19 |
| 7 |
1.78 |
13 |
1.18 |
21 |
2.53 |
35 |
2.01 |
| 8 |
1.61 |
15 |
1.13 |
24 |
2.37 |
40 |
1.87 |
| 9 |
1.49 |
17 |
1.08 |
27 |
2.22 |
45 |
1.77 |
| 10 |
1.40 |
20 |
1.05 |
30 |
2.12 |
50 |
1.69 |
संदर्भ सर्किट
निर्देश
- MD30-60 श्रृंखला लचीला सेंसर एक गैर-ध्रुवीय घटक है, सर्किट में कोई दिशात्मकता नहीं है;
- उपयोग करते समय, कृपया सेंसर के दबाव संवेदनशील क्षेत्र को एक फर्म, सपाट सतह पर रखें।घुमावदार या अनियमित सतह पर सेंसर का उपयोग करने से सेंसर शुरू में प्रवाहकीय हो जाएगा, यानी जब कोई दबाव न हो तो "प्रतिक्रिया" स्थिति में;इस स्थिति में, सेंसर आउटपुट प्रतिरोध अभी भी दबाव परिवर्तन का जवाब दे सकता है, और संबंधित संबंध अब संदर्भ डेटा शीट पर लागू नहीं होता है;
- यदि सहायक सतह और बल लगाने वाली सतह दोनों कठोर और कठोर सतह हैं, और संपर्क सतह सेंसर के संवेदनशील क्षेत्र से बड़ी है, तो सेंसर की अपनी संरचना के कारण, दबाव प्रतिक्रिया छोटी और अस्थिर हो सकती है।संवेदनशील क्षेत्र के केंद्र में एक गोल नरम रबर पैड चिपकाया जाना चाहिए, व्यास संवेदनशील क्षेत्र से थोड़ा छोटा है, और क्षेत्र संवेदनशील क्षेत्र के क्षेत्र के 60% से अधिक होना चाहिए;
- आप सहायक सतह पर सेंसर को ठीक करने के लिए दो तरफा टेप का उपयोग कर सकते हैं।ध्यान दें कि चिपकाने से पहले सहायक सतह साफ और साफ है।3M ब्रांड के दो तरफा टेप का उपयोग करने की अनुशंसा की जाती है;अनुकूलित सेवाएं प्रदान करें;
- सेंसर के तनावग्रस्त होने और दबाव बनाए रखने के बाद, आउटपुट प्रतिरोध मूल्य समय के साथ थोड़ा कम हो जाएगा, आमतौर पर 5% के भीतर।टाइमिंग कैलिब्रेशन की विधि से इस त्रुटि को कम किया जा सकता है।अंशांकन ऑपरेशन में, दबाव लागू करने के बाद प्रतीक्षा समय वास्तविक अनुप्रयोगों में प्रतीक्षा समय के अनुरूप होता है।चूंकि विभिन्न अनुप्रयोग परिदृश्यों में सेंसर की बल स्थिति भिन्न होती है, इसलिए यह अनुशंसा की जाती है कि उपयोगकर्ता वास्तविक अनुप्रयोग परिदृश्य के अनुसार सेंसर की व्यवस्था करे और स्वयं बहाव मापदंडों का परीक्षण करे।
घोषणाओं
- सेंसर का उपयोग करते समय, लोड को समान रूप से प्राप्त करने का प्रयास करें और तेज वस्तुओं द्वारा सेंसर के सीधे संपर्क से बचें;
- ओवर-रेंज उपयोग सेंसर के प्रदर्शन को कम करेगा या सेंसर को भी नष्ट कर देगा;
- सेंसर टर्मिनल तांबे और टिन-प्लेटेड सामग्री से बना है, और लीड को जरूरतों के अनुसार वेल्डेड किया जा सकता है।यह ध्यान दिया जाना चाहिए कि सोल्डरिंग तापमान बहुत अधिक नहीं होना चाहिए, यह अनुशंसा की जाती है कि यह 300 डिग्री सेल्सियस से अधिक न हो, और संपर्क समय 1 सेकंड से अधिक नहीं होना चाहिए, ताकि उच्च तापमान को पिघलने और फिल्म सब्सट्रेट को विकृत करने से रोका जा सके। .
