होटल/बिल्डिंग/स्कूल सुरक्षा के लिए वायरलेस इंटेलिजेंट फायर अलार्म कंट्रोल पैनल ((128 बिंदु स्थान)
प्रस्तावना

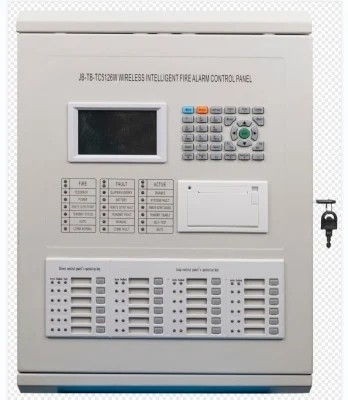

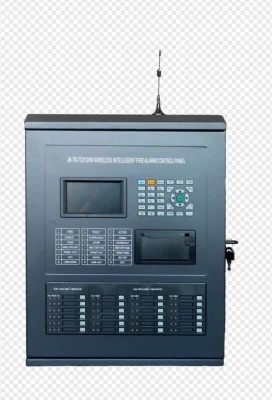

The JB-TB-TC5126W wireless intelligent fire alarm control panel is a new generation of intelligent integrated wireless fire alarm control panel designed and developed under our company's full investigation of the fire protection market demand, जो अग्नि सुरक्षा उद्योग में कंपनी के कई वर्षों के अग्नि इंजीनियरिंग अनुभव को संक्षेप में प्रस्तुत करता है, और पूरी तरह से GB4717-2005 अग्नि अलार्म नियंत्रण पैनल की आवश्यकताओं को पूरा करता है,GA1151-2014 फायर अलार्म सिस्टम और GB16806-2006 फायर लिंकेज कंट्रोल सिस्टम के वायरलेस कम्युनिकेशन फंक्शन के लिए सामान्य आवश्यकताएं.
नियंत्रण कक्ष दीवार पर लगाए गए संरचना और मॉड्यूलर डिजाइन को अपनाता है, और पूर्ण कार्य, उच्च विश्वसनीयता और लचीले विन्यास के विनिर्देशों को अपनाता है।जो संचालित करने में आसान हैइस नियंत्रण कक्ष को अलार्म बिंदुओं से वायरलेस तरीके से जोड़ा जा सकता है।JB-TB-TC5126W वायरलेस बुद्धिमान आग अलार्म नियंत्रण पैनल बिंदु प्रकार के वायरलेस गर्मी डिटेक्टर के साथ मेल खा सकता है, वायरलेस smEntere डिटेक्टर, MCP, वायरलेस दहनशील गैस डिटेक्टर, आदि हमारी कंपनी द्वारा निर्मित अग्नि इंजीनियरिंग की विभिन्न जरूरतों को पूरा करने के लिए आवश्यक के रूप में।कृपया इस नियंत्रण कक्ष का उपयोग और संचालन करने से पहले इस मैनुअल को ध्यान से पढ़ेंइस मैनुअल को कमीशन करने और स्वीकार करने के बाद, एक विशेष व्यक्ति द्वारा इसका ध्यान रखा जाना चाहिए और भविष्य के संदर्भ के लिए उचित रूप से रखा जाना चाहिए!

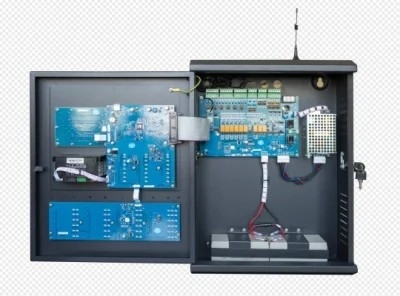

नियंत्रण कक्ष के घटकों का परिचय
आपको नियंत्रण कक्ष से अधिक परिचित कराने के लिए, निम्नलिखित नियंत्रण कक्ष के मुख्य घटकों का संक्षिप्त परिचय देते हैंः
·मुख्यनियंत्रण मॉड्यूल
मुख्य नियंत्रण बोर्ड प्रणाली के अन्य घटकों द्वारा प्रेषित सूचना डेटा का विश्लेषण और प्रसंस्करण करने के लिए जिम्मेदार है और डेटा विश्लेषण के परिणामों के अनुसार,संबंधित आदेशों को निष्पादित करने के लिए प्रणाली में अन्य घटकों को आदेश देना, जैसे कि नियंत्रण स्पीकर आवाज अलार्म, आदि
·डिस्प्ले मॉड्यूल
डिस्प्ले घटक अलार्म सूचना का मुख्य आउटपुट इंटरफ़ेस प्रदान करता है, साथ ही दैनिक रखरखाव और क्वेरी इंटरफ़ेस भी प्रदान करता है।
·कुंजी मॉड्यूल
नियंत्रण कक्ष में मैट्रिक्स बटन का प्रयोग किया जाता है, जो उपयोगकर्ताओं के लिए प्रणाली को स्थापित करने और बनाए रखने के लिए बहुत सुविधाजनक है।
·पीओवर मॉड्यूल
बिजली आपूर्ति मॉड्यूल पूरे सिस्टम उपकरण के लिए बिजली की आपूर्ति करता है, और बिजली की खराबी के संकेत प्रदान करता है जैसे कि मुख्य बिजली की खराबी, स्टैंडबाय बिजली की खराबी और स्टैंडबाय पावर अंडरवोल्टेज,और अच्छी विरोधी हस्तक्षेप क्षमता है.
·वायरलेस 470 मॉड्यूल
470MHzFSK कोडित द्विदिश संचार 32 वायरलेस उपकरणों के साथ संवाद कर सकता है।
·लूपनियंत्रण कक्ष
इस नियंत्रण कक्ष को 18 बुद्धिमान लूप नियंत्रण कक्षों से जोड़ा जा सकता है, जिसमें कम वायरिंग और उच्च विश्वसनीयता है।मैनुअल फायर कंट्रोल स्टार्ट पैनल पर प्रत्येक स्टार्ट/स्टॉप कुंजी को परिभाषा के अनुसार सिस्टम से जुड़े किसी भी बस उपकरण से जोड़ा जा सकता है, और बस लिंकिंग उपकरण के स्टार्ट/स्टॉप नियंत्रण को पूरा करें, इस प्रकार इंजीनियरिंग वायरिंग की अंतर्निहित समस्याओं को पूरी तरह से हल करें,उपकरण विन्यास और अलार्म लिंकिंग एकीकृत प्रणाली की स्थापना और डिबगिंग.
·प्रत्यक्ष नियंत्रण कक्ष
इस नियंत्रण कक्ष को 6-तरफ़ा तीन तारों वाले प्रत्यक्ष नियंत्रण कक्ष से लैस किया जा सकता है और इसमें आउटपुट लाइन के खुले सर्किट और शॉर्ट सर्किट का पता लगाने के कार्य हैं,जो नियंत्रण मॉड्यूल की विश्वसनीयता और महत्वपूर्ण उपकरणों के साथ इसके कनेक्शन की अधिकतम सीमा तक गारंटी दे सकता है.
मुख्य तकनीकी विनिर्देश
1 विद्युत आपूर्ति
मुख्य विद्युत आपूर्तिः AC 220V (3.5A) वोल्टेज रेंज +10% ~-15%.
बैकअप पावर सप्लाईः लीड-एसिड बैटरी 12V/3.3Ah 2 बैटरी।
2 परिचालन वातावरण
तापमानः -10°C ~ +55°C.
आर्द्रताः ≤95%, गैर-संक्षेपण।
3 उपकरण क्षमता
लूपों की संख्याः दो वायरलेस लूप।
प्रत्येक लूप में घटकों की संख्याः 32 अंक।
नेटवर्क खंडों की संख्याः 29.
तार प्रणाली की आवश्यकताएं
सीएएन बसः आरवीएस घुमावदार जोड़ी के साथ क्रॉस-सेक्शन क्षेत्र ≥ 1.0 मिमी।
5 रेडियो आवृत्ति मापदंड
प्रेषण शक्तिः < 20dBm
संचार दूरीः ≤50 मीटर
आवृत्ति बैंडः 470MHz
6 कार्यान्वयन मानक
कार्यकारी मानकः GB4717-2005 अग्नि अलार्म नियंत्रण कक्ष
जीए 1151-2014 अग्नि अलार्म प्रणाली के वायरलेस संचार कार्य के लिए सामान्य आवश्यकताएं
GB16806-2006 अग्नि संबंध नियंत्रण प्रणाली
त्रुटि और असामान्य सूचना प्रसंस्करण और नियमित जांच
| नहीं. | दोष | कारण | समाधान |
| 1 | प्रारंभ करने के बाद कोई प्रदर्शन या असामान्य प्रदर्शन नहीं |
ए. बिजली की आपूर्ति असामान्य है B. डिस्प्ले पैनल केबल के साथ खराब कनेक्शन |
A. 24V बिजली की आपूर्ति की जाँच करें B. कनेक्टिंग केबल की जाँच करें
|
| 2 | "मुख्य बिजली की विफलता" शुरू करने के बाद |
ए. कोई एसी पावर नहीं बी. एसी फ्यूज जल गया है |
ए. एसी तार की जाँच और कनेक्ट करें बी. एसी फ्यूज को बदलें (पैरामीटर के लिए लेबल देखें) |
| 3 | स्टार्टअप के बाद, "स्टैंडबाय विफलता" प्रदर्शित होती है। |
ए. बीमा टूट गया है बी. खराब लाइन कनेक्शन सी. बैटरी का नुकसान या हानि |
A. सुरक्षा ट्यूब बदलें (पैरामीटर के लिए लेबल देखें) बी. पावर बॉक्स खोलें और संबंधित कनेक्टर्स की जाँच करें C. यदि दोष को समाप्त नहीं किया जा सकता है, तो AC बिजली की आपूर्ति के तहत 8 घंटे से अधिक समय तक चालू होने के बाद बैटरी को बदल दें। |
| 4 | बाहरी डिस्प्ले पैनल को पंजीकृत नहीं कर सकता | संचार लाइन कनेक्शन त्रुटि या खराब |
बिजली लाइन और आग डिस्प्ले पैनल के संचार लाइन की जाँच करें
|
| 5 | मुद्रित न करें |
A. मुद्रण के लिए सेट नहीं B. प्रिंटर केबल का खराब कनेक्शन C. प्रिंटर खराब है। |
A. सेटिंग्स रीसेट करें बी. जांचें और अच्छी तरह से कनेक्ट करें सी. प्रिंटर बदलें |
| 6 | मैनुअल बटन दबाए जाने के बाद कोई प्रतिक्रिया नहीं |
A. मैनुअल निषेध की स्थिति B. मैनुअल फायर स्टार्टअप डिस्क का खराब केबल कनेक्शन |
ए. स्टार्टअप मोड रीसेट करें बी. जांचें और अच्छी तरह से कनेक्ट करें |
| 7 | उपकरण की खराबी |
A. उपकरण का डिस्कनेक्शन B. उपकरण क्षतिग्रस्त है |
ए. कनेक्शन की जाँच करें B. उपकरण का प्रतिस्थापन
|
| 8 | घड़ी की खराबी, भंडारण की खराबी, लूप की खराबी आदि। |
A. पर्यावरण हस्तक्षेप B. संबंधित भागों का बुढ़ापा |
ए. जांचें कि ग्राउंडिंग अच्छी स्थिति में है या नहीं बी. हमारे तकनीकी सेवा विभाग को सूचित करें |
