बुद्धिमान लचीली फिल्म दबाव सेंसर बुद्धिमान इनसोल वैरिस्टोर प्रकार बहु-बिंदु सेंसर
विवरण

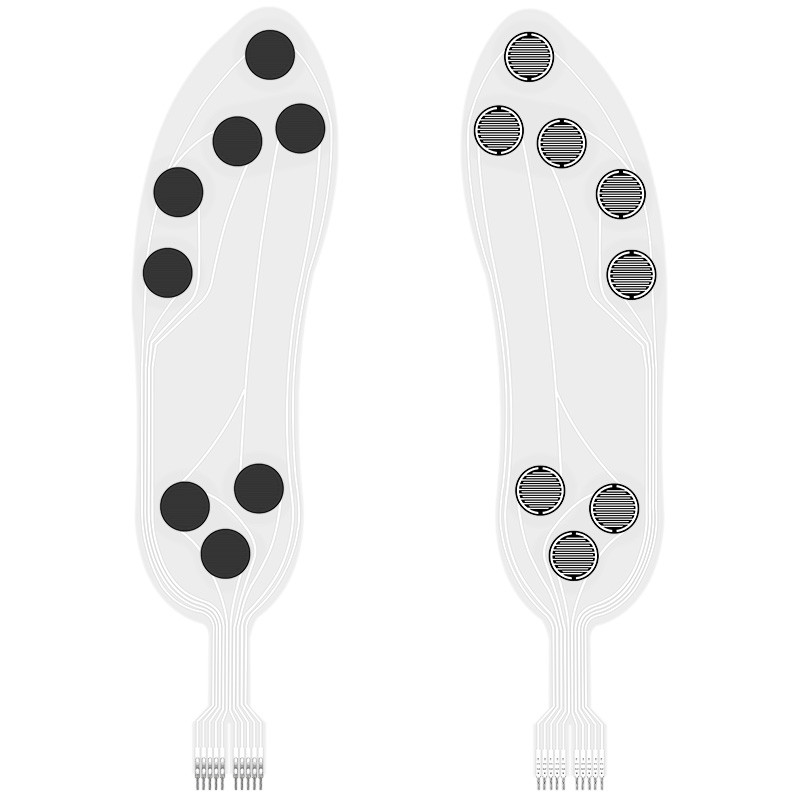

ZNX-01 लचीला फिल्म दबाव सेंसरयह एक नया प्रकार का सेंसर है जो स्वतंत्र बौद्धिक संपदा अधिकारों के साथ लचीली दबाव सेंसर तकनीक का उपयोग करता है। यह मजबूत आसंजन के साथ लचीली नैनो-कार्यात्मक सामग्री प्रिंट करता है,मोड़ प्रतिरोध और लचीला और हल्के सामग्री पर उच्च संवेदनशीलता. , ताकि यह उच्च संवेदनशीलता का पता लगाने के पाद के दबाव वितरण प्राप्त कर सकते हैं।
ZNX-01 लचीला फिल्म दबाव सेंसर एक प्रतिरोधक सेंसर है। सेंसर की सतह पर लागू दबाव बढ़ने के साथ आउटपुट प्रतिरोध कम हो जाता है।एक विशिष्ट दबाव-प्रतिरोध संबंध के माध्यम से, दबाव मापा जा सकता है। ZNX-01 सेंसर सेट के लिए तलवों के लिए, यह मानव शरीर खड़े होने और चल रहा है जब पैर के निचले हिस्से के दबाव का पता लगा सकता है,और पता लगाने के आंकड़ों को पाद के दबाव विश्लेषण के लिए इस्तेमाल किया जा सकता है.
विशेषताएं
Ø अति नरम,0.3 मिमी से कम मोटाई
Ø एकीकृत करने में आसान
Ø तेज प्रतिक्रिया गति और उच्च संकल्प
Ø लंबे जीवनकाल, 1 मिलियन से अधिक बार प्रेस परीक्षण पारित किया
Ø आउटपुट सिग्नल का पता लगाना आसान है
Ø जलरोधक, नमी प्रतिरोधी, सांस लेने योग्य
प्रदर्शन सूचकांक
| मॉडल | ZNX-01 |
| रेंज | 0~10kg |
| मोटाई | ≤0.45 मिमी |
| आयाम | आकार विनिर्देश विवरण देखें (अनुकूलित) |
| प्रतिक्रिया बिंदुनोट1 | ≤ 400 ग्राम |
| स्थायित्व | >एक लाख बार |
| प्रारंभिक प्रतिरोध | >10MΩ ((नहीं लोड) |
| प्रतिक्रिया समय | <1ms |
| पुनः आरंभ समय | <15ms |
| परीक्षण वोल्टेज | सामान्य मूल्य डीसी 3.3V |
| परिचालन तापमान | -20°C 60°C |
| ईएमआई | कोई उत्पाद नहीं |
| ईएसडी | संवेदनाहीनता |

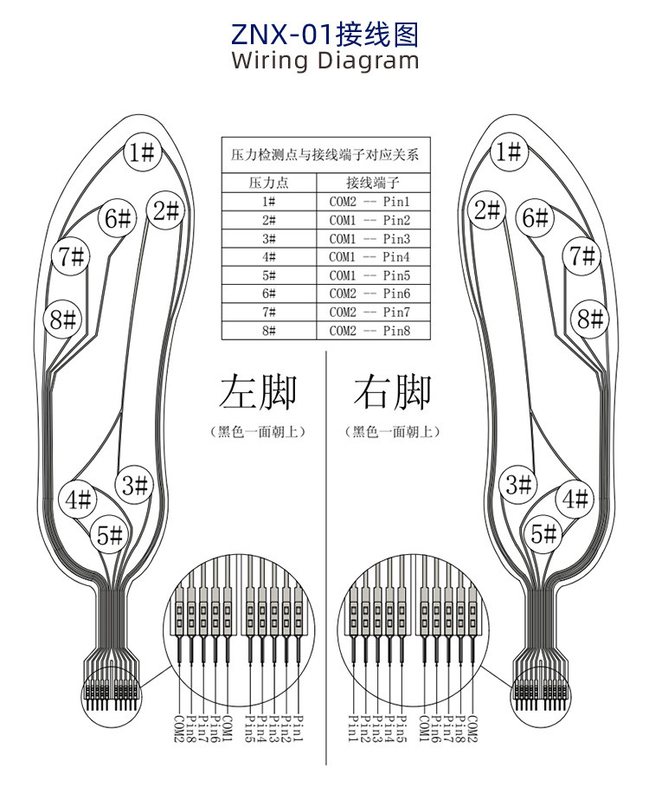

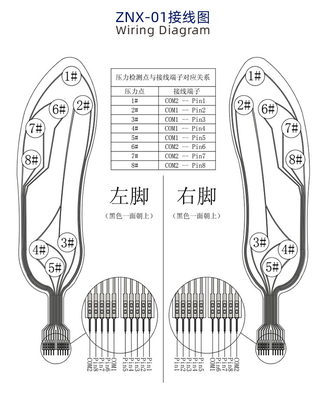

| लोगो | लम्बाई | चौड़ाई | संवेदनशील क्षेत्र | पिन पिच | सहिष्णुता |
| आकार ((मिमी) | 307 | 85 | 8*φ20 | 2.54 | 0.2 |
1.ZNX-01लचीली पतली फिल्म दबाव सेंसर एक गैर ध्रुवीय घटक है, वहाँ सर्किट में कोई दिशा है; उपयोग करते समय, एक फर्म पर सेंसर के दबाव संवेदनशील क्षेत्र जगह कृपया,समतल सतहघुमावदार या अनियमित सतह पर सेंसर का उपयोग करने से सेंसर शुरू में प्रवाहकीय हो जाएगा, अर्थात जब कोई दबाव नहीं होता है तो "प्रतिक्रिया" की स्थिति में; इस स्थिति में,सेंसर आउटपुट प्रतिरोध अभी भी दबाव परिवर्तन का जवाब कर सकते हैं, और संबंधित संबंध अब संदर्भ डेटा शीट के लिए लागू नहीं है;
2यदि सहायक सतह और बल लगाने वाली सतह दोनों कठोर और कठोर सतहें हैं, और सेंसर की संरचना के कारण संपर्क सतह सेंसर के संवेदनशील क्षेत्र से बड़ी है,दबाव प्रतिक्रिया छोटी और अस्थिर हो सकती है. संवेदनशील क्षेत्र के मध्य में एक गोल नरम रबर पैड लगाने की आवश्यकता है, व्यास संवेदनशील क्षेत्र से थोड़ा छोटा है,और क्षेत्र संवेदनशील क्षेत्र के क्षेत्रफल का 60% से अधिक होना चाहिए;
3.आप समर्थन सतह पर सेंसर को ठीक करने के लिए दो तरफा टेप का उपयोग कर सकते हैं। ध्यान दें कि समर्थन सतह चिपकाने से पहले साफ और साफ है।यह 3M ब्रांड दो तरफा टेप का उपयोग करने के लिए सिफारिश की हैकस्टमाइज्ड सेवाएं प्रदान करना;
4. सेंसर को तनाव देने और दबाव बनाए रखने के बाद, आउटपुट प्रतिरोध मूल्य समय के साथ थोड़ा विचलित हो जाएगा, आमतौर पर 5% के भीतर। यह त्रुटि टाइमिंग कैलिब्रेशन की विधि से कम की जा सकती है।कैलिब्रेशन ऑपरेशन में, दबाव लागू करने के बाद प्रतीक्षा समय वास्तविक अनुप्रयोगों में प्रतीक्षा समय के अनुरूप है। चूंकि सेंसर की बल स्थिति विभिन्न अनुप्रयोग परिदृश्यों में अलग है,यह अनुशंसा की जाती है कि उपयोगकर्ता वास्तविक अनुप्रयोग परिदृश्य के अनुसार सेंसर को व्यवस्थित करें और अपने आप में बहाव मापदंडों का परीक्षण करें.
