स्मार्ट लचीला पतली फिल्म दबाव सेंसर Piezoresistive इलेक्ट्रॉनिक पेन माइक्रो संवेदनशील चरम प्रतिक्रिया
विवरण

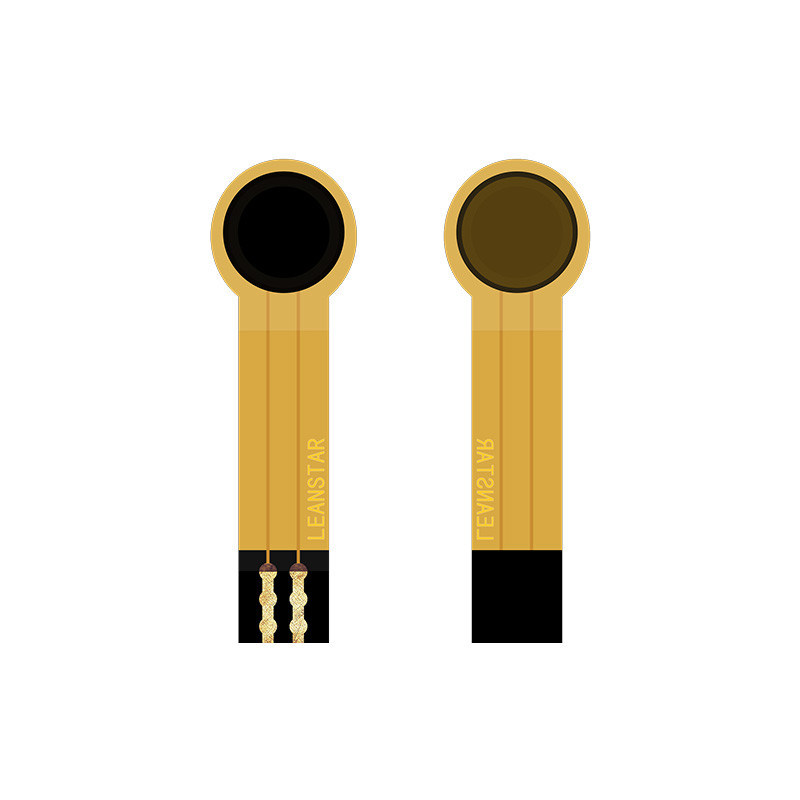

SI4-G लचीला पतली फिल्म दबाव सेंसरयह एक नया प्रकार का सेंसर है जो लचीले दबाव सेंसर प्रौद्योगिकी के स्वतंत्र बौद्धिक संपदा अधिकारों के साथ है। यह मजबूत आसंजन वाली लचीली पतली सामग्री पर मुद्रित है।मोड़ प्रतिरोध और लचीली नैनो कार्यात्मक सामग्री की उच्च संवेदनशीलता, ताकि दबाव का पता लगाने की उच्च संवेदनशीलता प्राप्त हो सके।
लचीला फिल्म दबाव सेंसर एक प्रतिरोधक सेंसर है। सेंसर की सतह पर लागू दबाव बढ़ने के साथ आउटपुट प्रतिरोध कम हो जाता है।दबाव को एक विशिष्ट दबाव प्रतिरोध संबंध के माध्यम से मापा जा सकता है.
SI4-G लचीली फिल्म दबाव सेंसर का उपयोग मुख्य रूप से इलेक्ट्रॉनिक पेन के दबाव ट्रिगर और पता लगाने में किया जाता है। यह पेन कोर के पीछे स्थापित है।जब उपयोगकर्ता इलेक्ट्रॉनिक पेन से लिखता है, यह लेखन के दबाव में परिवर्तन का पता लगा सकता है। एल्गोरिथ्म प्रसंस्करण के बाद, हस्तलिखित पहचान का एहसास किया जा सकता है। , आसन सुधार और अन्य कार्यों, सिग्नल एक साधारण सर्किट के माध्यम से एकत्र किया जा सकता है।
विशेषताएं
Ø अल्ट्रा पतला,0.25 मिमी से कम मोटाई
Ø झुकने का प्रतिरोध
Ø त्वरित प्रतिक्रिया
Ø लंबे जीवनकाल, 1 मिलियन से अधिक बार दबाव परीक्षण पारित किया
Ø आउटपुट सिग्नल का पता लगाना आसान है
Ø उत्पाद की लंबाई, आकार, पिन पैकेज आदि अनुकूलन योग्य है।
Ø अनुकूलन योग्य सेंसर रेंज पैरामीटर
प्रदर्शन सूचकांक

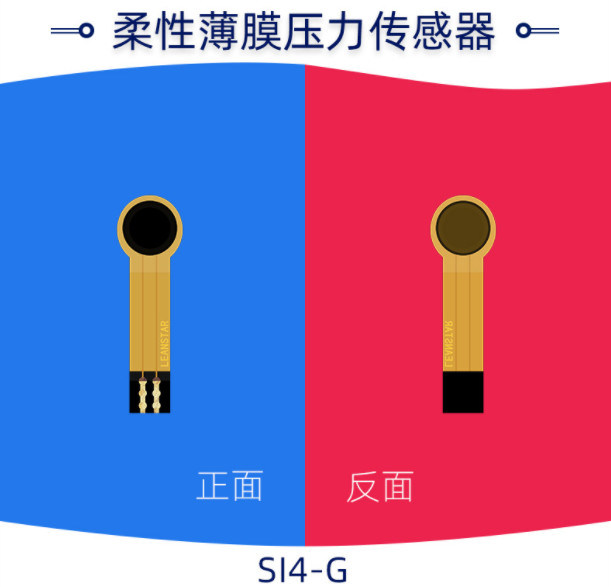

| मॉडल | SI4-G |
| रेंज | 0~500 ग्राम |
| मोटाई | ≤0.25 मिमी |
| आयाम | विनिर्देश और आकार विवरण देखें |
| प्रतिक्रिया बिंदु | ≤ 30 ग्राम |
| पुनरावृत्ति | ± 10% ((50% लोड) |
| स्थिरता | ±20% ((एक ही मॉडल का बैच) |
| हिस्टेरिसिस | +10% (आरएफ)+- आरएफ-) /आरएफ+ |
| स्थायित्व | >एक लाख बार |
| प्रारंभिक प्रतिरोध | >10MΩ ((नहीं लोड) |
| प्रतिक्रिया समय | <1ms |
| पुनः आरंभ समय | <15ms |
| परीक्षण वोल्टेज | सामान्य मूल्य डीसी 3.3V |
| परिचालन तापमान | -20°C 60°C |
| ईएमआई | कोई उत्पाद नहीं |
| ईएसडी | संवेदनाहीनता |
| मॉडल | दबाव/जी | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
| एसआईजी-4 | प्रतिरोध/KΩ | 5.26 | 3.24 | 2.47 | 2.10 | 1.85 | 1.66 | 1.55 | 1.45 | 1.38 | 1.33 |
सेंसर को तनावित करने और दबाव बनाए रखने के बाद, आउटपुट प्रतिरोध मूल्य समय के साथ थोड़ा विचलित हो जाएगा, आमतौर पर 5% के भीतर। इस त्रुटि को टाइमिंग कैलिब्रेशन की विधि से कम किया जा सकता है।कैलिब्रेशन ऑपरेशन में, दबाव लागू करने के बाद प्रतीक्षा समय वास्तविक अनुप्रयोगों में प्रतीक्षा समय के अनुरूप है। चूंकि सेंसर की बल स्थिति विभिन्न अनुप्रयोग परिदृश्यों में अलग है,यह अनुशंसा की जाती है कि उपयोगकर्ता वास्तविक अनुप्रयोग परिदृश्य के अनुसार सेंसर को व्यवस्थित करें और अपने आप में बहाव मापदंडों का परीक्षण करें.
