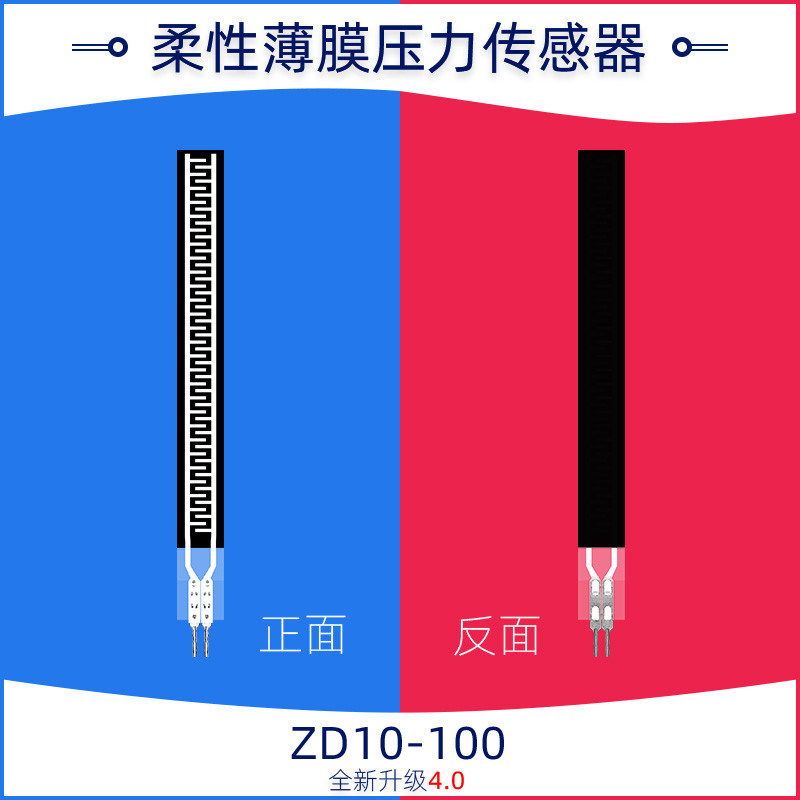

स्वास्थ्य के लिए स्मार्ट लचीला थिन फिल्म प्रेशर सेंसर ZD10-100
विवरण

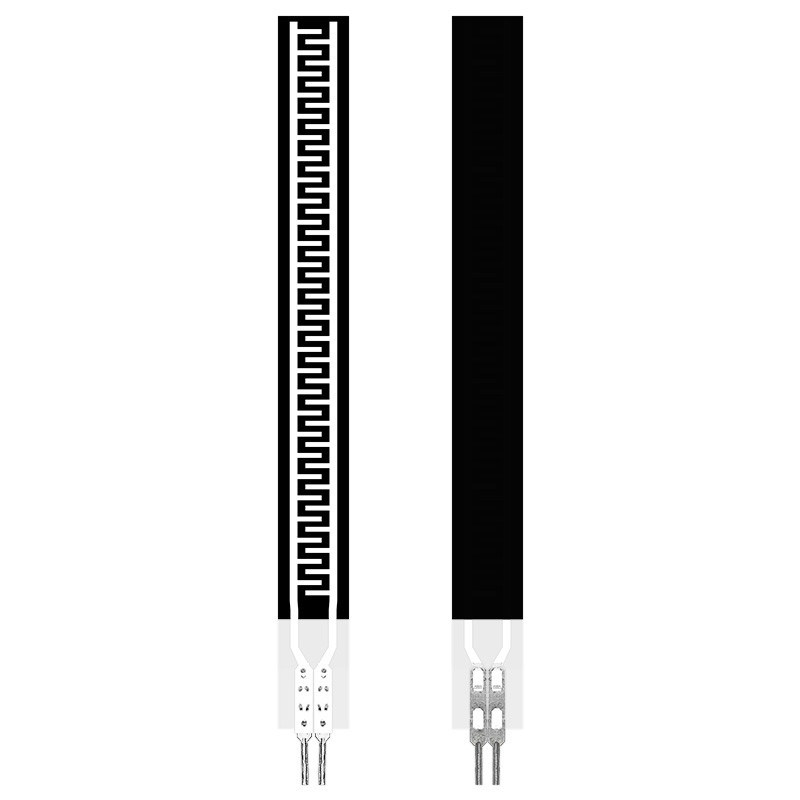

ZD10-100 लचीला थिन फिल्म प्रेशर सेंसर लचीला प्रेशर सेंसर तकनीक के स्वतंत्र बौद्धिक संपदा अधिकारों वाला एक नया प्रकार का सेंसर है। इसे लचीली नैनो कार्यात्मक सामग्री के मजबूत आसंजन, झुकने के प्रतिरोध और उच्च संवेदनशीलता के साथ लचीली पतली सामग्री पर मुद्रित किया जाता है, ताकि दबाव का पता लगाने की उच्च संवेदनशीलता प्राप्त की जा सके।
लचीला फिल्म प्रेशर सेंसर एक प्रतिरोधक सेंसर है। सेंसर की सतह पर लगाया गया दबाव बढ़ने पर आउटपुट प्रतिरोध घटता है। दबाव को एक विशिष्ट दबाव-प्रतिरोध संबंध के माध्यम से मापा जा सकता है।
ZD10-100 का उपयोग मुख्य रूप से एक निश्चित क्षेत्र में छोटे दबाव का पता लगाने के लिए किया जाता है। इसका प्रतिक्रिया बिंदु 50g से कम है, जो ZD10-100 सेंसर की सतह पर दबाव ट्रिगर और दबाव परिवर्तन का प्रभावी ढंग से पता लगा सकता है। इसका व्यापक रूप से स्मार्ट होम, उपभोक्ता इलेक्ट्रॉनिक्स, ऑटोमोटिव इलेक्ट्रॉनिक्स और अन्य क्षेत्रों में उपयोग किया जा सकता है
विशेषताएँ
Ø अल्ट्रा-थिन, मोटाई 0.3 मिमी से कम
Ø लचीला जलरोधक पैकेज
Ø झुकने का प्रतिरोध
Ø त्वरित प्रतिक्रिया
Ø लंबा जीवन, 1 मिलियन से अधिक बार दबाने का परीक्षण पास किया
Ø आउटपुट सिग्नल का पता लगाना आसान है
Ø अनुकूलन योग्य उत्पाद लंबाई, आकार, पिन पैकेज, आदि।
Ø सेंसर रेंज पैरामीटर को अनुकूलित किया जा सकता है
प्रदर्शन सूचकांक
| मॉडल | ZD10-100 |
| रेंज | 0~500g |
| मोटाई | ≤0.3mm |
| आयाम | विशिष्टता और आकार विवरण देखें |
| प्रतिक्रिया बिंदु1 | ≤50g |
| दोहराव | ±5%(50% लोड) |
| संगति2 | ±15%(एक ही मॉडल का बैच) |
| हिस्टैरिसीस | +10% (RF+ - RF-)/RF+ |
| स्थायित्व | ＞एक मिलियन बार |
| प्रारंभिक प्रतिरोध | ＞10MΩ(गैर-भारित) |
| प्रतिक्रिया समय | ＜1ms |
| फिर से शुरू करने का समय | ＜15ms |
| परीक्षण वोल्टेज | विशिष्ट मान DC 3.3V |
| ऑपरेटिंग तापमान | -20℃ ~ 60℃ |
| ईएमआई | उत्पादन नहीं |
| ईएसडी | असंवेदनशीलता |
डेटा संदर्भ शीट
| मॉडल | दबाव/gf | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
| ZD10-100 | प्रतिरोध/KΩ | 10.29 | 5.34 | 3.98 | 3.32 | 2.98 | 2.82 | 2.66 | 2.55 | 2.47 | 2.43 |
नोट: आइकन में वक्र विशिष्ट परिस्थितियों में मापा गया डेटा से खींचा गया है। वक्र का संबंध केवल संदर्भ के लिए है। वास्तविक डेटा को विशिष्ट अनुप्रयोग के अनुसार स्थापना के बाद परीक्षण किया जाना चाहिए।
