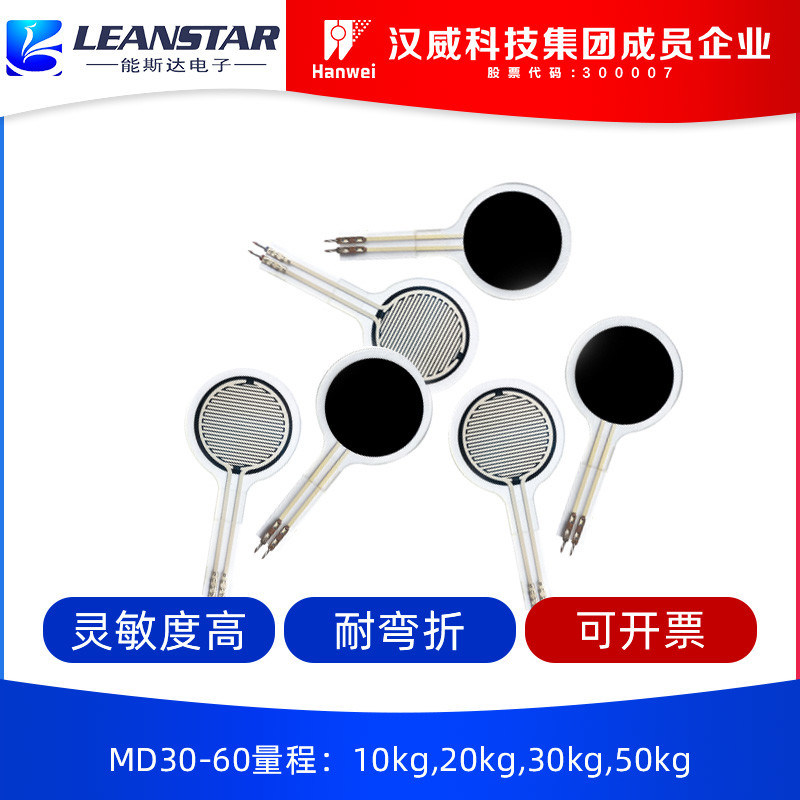

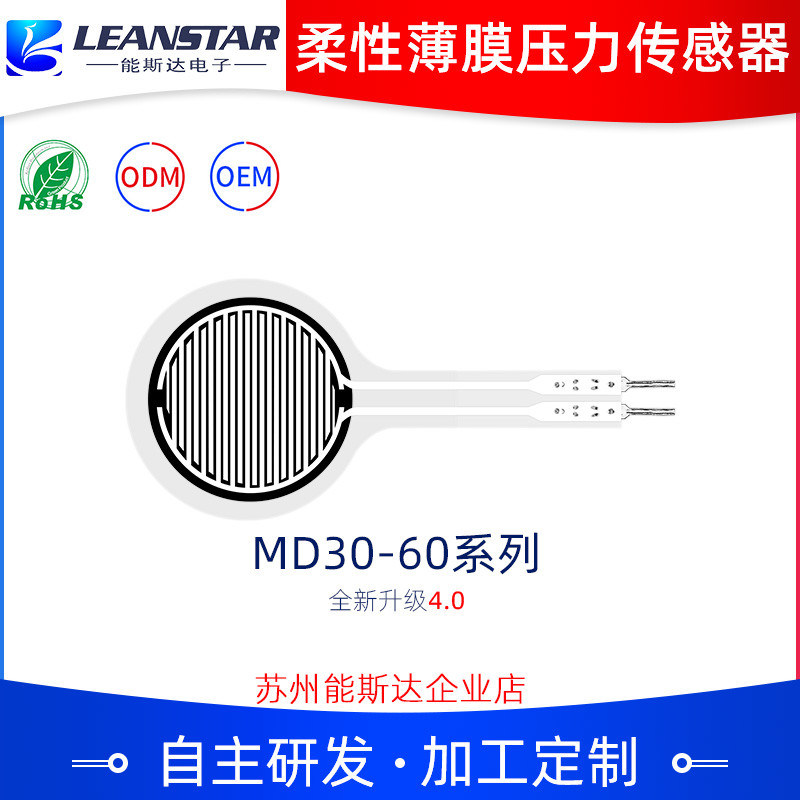

स्मार्ट लचीला थिन फिल्म प्रेशर सेंसर MD30-60 इलेक्ट्रॉनिक मेडिकल इंस्ट्रूमेंट
विवरण

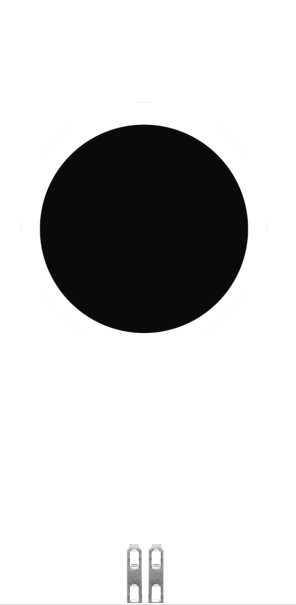

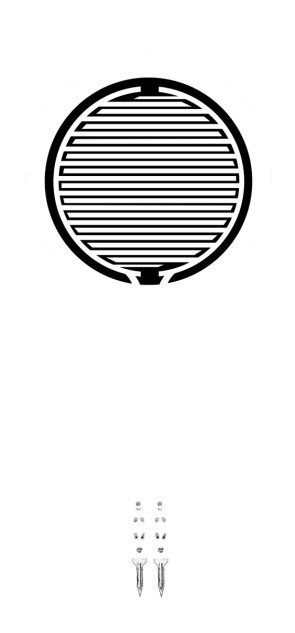

MD30-60 श्रृंखला लचीला थिन फिल्म प्रेशर सेंसर लचीला प्रेशर सेंसर तकनीक का एक नया प्रकार का सेंसर है जिसके पास स्वतंत्र बौद्धिक संपदा अधिकार हैं। इसे लचीली थिन सामग्री पर मजबूत आसंजन, झुकने के प्रतिरोध और लचीले नैनो कार्यात्मक सामग्रियों की उच्च संवेदनशीलता के साथ मुद्रित किया जाता है, ताकि दबाव का पता लगाने की उच्च संवेदनशीलता प्राप्त की जा सके।
थिन फिल्म प्रेशर सेंसर एक प्रतिरोधक सेंसर है। सेंसर की सतह पर लगाया गया दबाव बढ़ने पर आउटपुट प्रतिरोध घटता है। दबाव को एक विशिष्ट दबाव-प्रतिरोध संबंध के माध्यम से मापा जा सकता है। इसका व्यापक रूप से दबाव धारणा, मानव-कंप्यूटर इंटरैक्शन, बुद्धिमान रोबोट, इलेक्ट्रॉनिक चिकित्सा उपकरण, पहनने योग्य उपकरण, शारीरिक स्वास्थ्य का पता लगाने और अन्य क्षेत्रों में उपयोग किया जा सकता है। उदाहरण के लिए, इसका उपयोग tएक बैलेंस कार के पैडल को ट्रिगर करने और उसका पता लगाने, कार्डियोपल्मोनरी रिससिटेशन का पता लगाने और अन्य परिदृश्यों में दबाव का पता लगाने के लिए किया जाता है।
विशेषताएँ
Ø अल्ट्रा-थिन, मोटाई 0.6 मिमी से कम
Ø कम बिजली की खपत और उत्कृष्ट स्थिरता
Ø त्वरित प्रतिक्रिया
Ø उच्च संवेदनशीलता और विस्तृत पहचान रेंज
Ø सरल पहचान योजना, एकीकृत करने में आसान
Ø विभिन्न आकार और आकार के सेंसर को अनुकूलित किया जा सकता है
Ø RoHS प्रमाणीकरण पारित
उत्पाद पैरामीटर
| लोगो | आकार (मिमी) |
| लंबाई | 66.3 |
| चौड़ाई | 30 |
| संवेदनशील क्षेत्र | φ25 |
| पिन पिच | 2.54 |
| सहिष्णुता | 0.2 |
प्रदर्शन सूचकांक
| मॉडल | MD30-60@10kg | MD30-60@20kg | MD30-60@30kg | MD30-60@50kg |
| रेंज | 0~10kg | 0~20kg | 0~30kg | 0~50kg |
| मोटाई | ≤0.4mm | ≤0.6mm | ||
| आयाम | विनिर्देश और आकार विवरण देखें | |||
| प्रतिक्रिया बिंदुध्यान दें1 | ≤0.2kg | ≤0.5kg | ||
| दोहराव | ±3%(50% लोड) | |||
| संगतिध्यान दें2 | ±10%(एक ही मॉडल का बैच) | |||
| हिस्टैरिसीस | ﹢10% (RF+ - RF-/RF+ | |||
| स्थायित्व | ＞एक मिलियन बार | |||
| प्रारंभिक प्रतिरोध | ＞10MΩ(गैर-भारित) | |||
| प्रतिक्रिया समय | ＜ 1ms | |||
| फिर से शुरू करने का समय | ＜ 15ms | |||
| परीक्षण वोल्टेज | विशिष्ट मान DC 3.3V | |||
| ऑपरेटिंग तापमान | -20°C ～ 60°C | |||
| EMI | उत्पादन नहीं | |||
| ESD | असंवेदनशीलता | |||
डेटा संदर्भ पत्रक
|
मॉडल: MD30-60@10kg |
मॉडल: MD30-60@20kg |
मॉडल: MD30-60@30kg |
मॉडल: MD30-60@50kg |
|||||
| दबाव/किलोग्राम | प्रतिरोध/kΩ | दबाव/किलोग्राम | प्रतिरोध/kΩ | दबाव/किलोग्राम | प्रतिरोध/kΩ | दबाव/किलोग्राम | प्रतिरोध/kΩ | |
| 1 | 8.41 | 2 | 5.31 | 3 | 12.74 | 5 | 8.06 | |
| 2 | 4.89 | 3 | 2.65 | 6 | 6.38 | 10 | 4.45 | |
| 3 | 3.38 | 5 | 1.97 | 9 | 4.34 | 15 | 3.34 | |
| 4 | 2.73 | 7 | 1.59 | 12 | 3.54 | 20 | 2.79 | |
| 5 | 2.30 | 9 | 1.40 | 15 | 3.08 | 25 | 2.44 | |
| 6 | 2.08 | 10 | 1.26 | 18 | 2.78 | 30 | 2.19 | |
| 7 | 1.78 | 13 | 1.18 | 21 | 2.53 | 35 | 2.01 | |
| 8 | 1.61 | 15 | 1.13 | 24 | 2.37 | 40 | 1.87 | |
| 9 | 1.49 | 17 | 1.08 | 27 | 2.22 | 45 | 1.77 | |
| 10 | 1.40 | 20 | 1.05 | 30 | 2.12 | 50 | 1.69 | |
