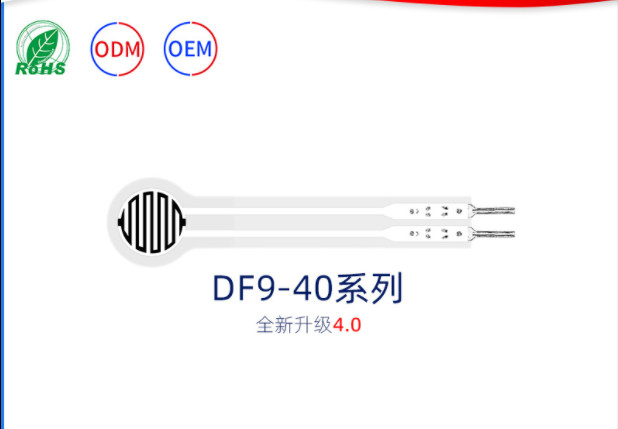

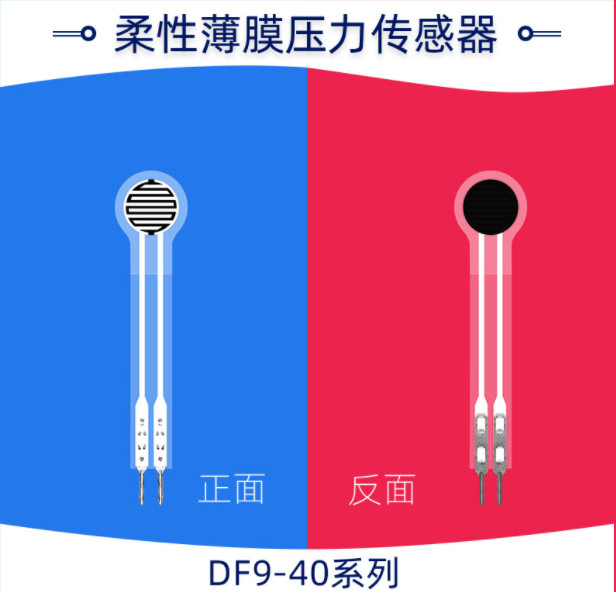

स्मार्ट लचीला पतली फिल्म दबाव सेंसर DF9-40 श्रृंखला
विवरण
DF9-40 श्रृंखला लचीला पतली फिल्म दबाव सेंसर लचीला दबाव सेंसर प्रौद्योगिकी के स्वतंत्र बौद्धिक संपदा अधिकारों के साथ सेंसर का एक नया प्रकार है।यह मजबूत आसंजन के साथ लचीली पतली सामग्री पर मुद्रित है, झुकने के प्रतिरोध और लचीली नैनो कार्यात्मक सामग्री की उच्च संवेदनशीलता, ताकि दबाव का पता लगाने की उच्च संवेदनशीलता प्राप्त हो सके।
पतली फिल्म दबाव सेंसर एक प्रतिरोधक सेंसर है। सेंसर सतह पर दबाव बढ़ने के साथ आउटपुट प्रतिरोध कम हो जाता है।दबाव को एक विशिष्ट दबाव प्रतिरोध संबंध के माध्यम से मापा जा सकता हैयह लचीली सतहों पर दबाव माप के परिदृश्यों के लिए उपयुक्त है और इसका व्यापक रूप से उपयोग किया जा सकता हैस्मार्ट होम, उपभोक्ता इलेक्ट्रॉनिक्स, ऑटोमोबाइल इलेक्ट्रॉनिक्स, चिकित्सा उपकरण, औद्योगिक नियंत्रण, स्मार्ट रोबोट और अन्य क्षेत्र।
DF9-40 श्रृंखला में वर्तमान में 500 ग्राम, 2 किलोग्राम, 5 किलोग्राम, 10 किलोग्राम, 20 किलोग्राम और अन्य विभिन्न रेंज मॉडल हैं।
विशेषताएं
Ø अल्ट्रा पतला,0.3 मिमी से कम मोटाई
Ø त्वरित प्रतिक्रिया
Ø लंबे जीवनकाल, 1 मिलियन से अधिक बार दबाव परीक्षण पारित किया
पता लगाने का सर्किट सरल, एकीकृत और लागू करने में आसान है
सेंसर प्रोफाइल अनुकूलित किया जा सकता है
सेंसर रेंज पैरामीटर अनुकूलित किया जा सकता है
Ø RoHS प्रमाणीकरण पारित
उत्पाद पैरामीटर
| लोगो | आकार ((मिमी) |
| लम्बाई | 45.7 |
| चौड़ाई | 10 |
| संवेदनशील क्षेत्र | φ7.5 |
| पिन पिच | 2.54 |
| सहिष्णुता | 0.2 |
प्रदर्शन सूचकांक
| मॉडल | DF9-40@500 ग्राम | DF9-40@2kg | DF9-40@5kg | DF9-40@10kg | DF9-40@20kg |
| रेंज | 0~500 ग्राम | 0~2 किलोग्राम | 0~5 किलोग्राम | 0~10kg | 0~20 किलोग्राम |
| मोटाई | ≤0.3 मिमी | ||||
| आयाम | विनिर्देश और आकार विवरण देखें | ||||
| प्रतिक्रिया बिंदुनोट1 | ≤20 ग्राम | ≤ 300 ग्राम | ≤ 700 ग्राम | ||
| पुनरावृत्ति | ± 5% ((50% लोड) | ||||
| स्थिरतानोट2 | ± 10% ((एक ही मॉडल का बैच) | ||||
| हिस्टेरिसिस | +15% (आरएफ+ - आरएफ-) /आरएफ+ | ||||
| स्थायित्व | >एक लाख बार | ||||
| प्रारंभिक प्रतिरोध | >10MΩ ((नहीं लोड) | ||||
| प्रतिक्रिया समय | < 1ms | ||||
| पुनः आरंभ समय | < 15ms | ||||
| परीक्षण वोल्टेज | सामान्य मूल्य डीसी 3.3V | ||||
| परिचालन तापमान | -20°C - 60°C | ||||
| ईएमआई | कोई उत्पाद नहीं | ||||
| ईएसडी | संवेदनाहीनता | ||||
डेटा संदर्भ पत्र
|
मॉडल: DF9-40@500 ग्राम |
मॉडल: DF9-40@2kg |
मॉडल: DF9-40@5kg |
मॉडल: DF9-40@10kg |
मॉडल: DF9-40@20kg |
|||||
| दबाव/किग्रा | प्रतिरोध/kΩ | दबाव/किग्रा | प्रतिरोध/kΩ | दबाव/किग्रा | प्रतिरोध/kΩ | दबाव/किग्रा | प्रतिरोध/kΩ | दबाव/किग्रा | प्रतिरोध/kΩ |
| 0.05 | 34.87 | 0.2 | 11.20 | 0.5 | 8.66 | 1 | 4.38 | 2 | 4.85 |
| 0.1 | 14.87 | 0.4 | 6.07 | 1 | 4.68 | 2 | 3.05 | 4 | 3.67 |
| 0.2 | 7.39 | 0.6 | 4.31 | 1.5 | 3.60 | 3 | 2.50 | 6 | 3.06 |
| 0.25 | 6.14 | 0.8 | 3.43 | 2 | 3.11 | 4 | 2.20 | 8 | 2.73 |
| 0.3 | 5.19 | 1 | 2.97 | 2.5 | 2.78 | 5 | 2.00 | 10 | 2.55 |
| 0.4 | 4.37 | 1.2 | 2.67 | 3 | 2.55 | 6 | 1.85 | 12 | 2.43 |
| 0.5 | 3.77 | 1.4 | 2.48 | 3.5 | 2.36 | 7 | 1.76 | 14 | 2.36 |
| 1.6 | 2.30 | 4 | 2.17 | 8 | 1.70 | 16 | 2.31 | ||
| 1.8 | 2.19 | 4.5 | 1.98 | 9 | 1.63 | 18 | 2.27 | ||
| 2 | 2.08 | 5 | 1.83 | 10 | 1.60 | 20 | 2.23 | ||
