बेहतर जीवन के लिए असाधारण अनुभव लचीला पतली फिल्म प्रेशर सेंसर ZD10-100
विवरण

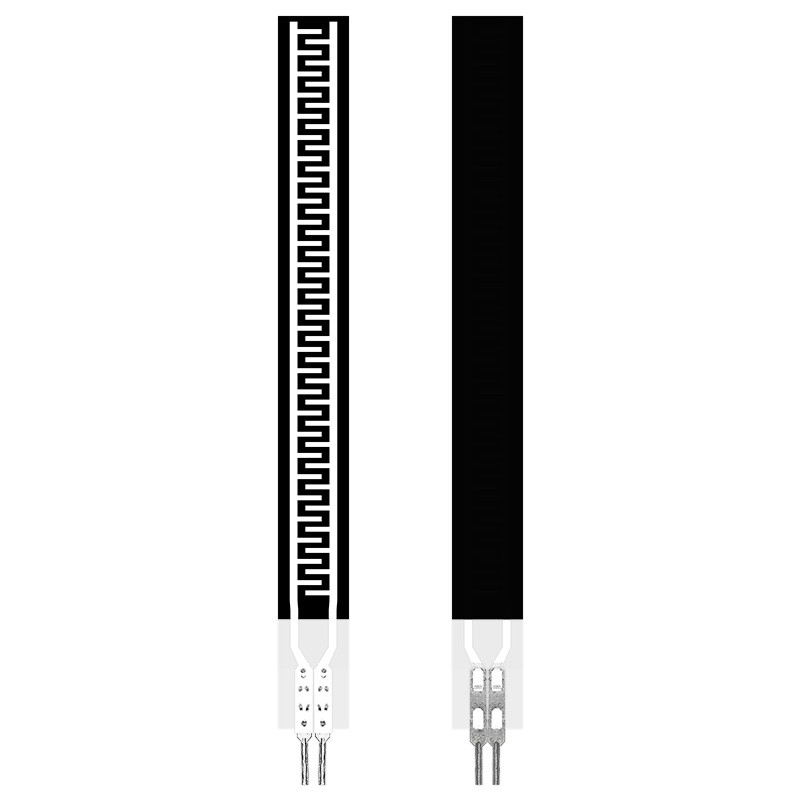

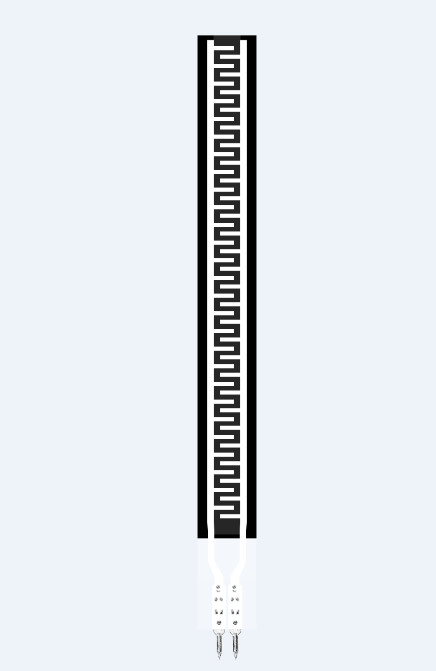

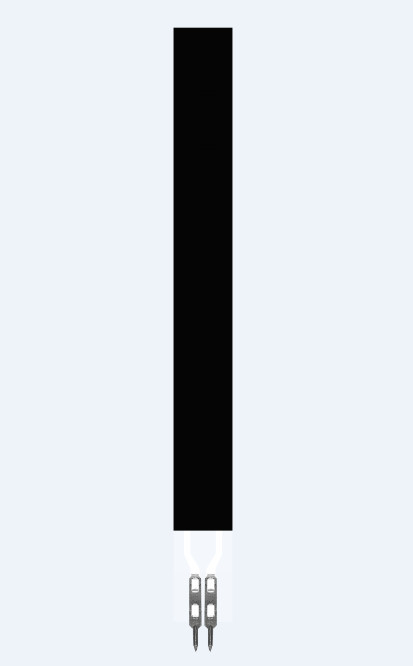

ZD10-100 लचीला पतली फिल्म प्रेशर सेंसर एक नए प्रकार का सेंसर है जिसमें लचीला प्रेशर सेंसर तकनीक के स्वतंत्र बौद्धिक संपदा अधिकार हैं। इसे लचीली पतली सामग्री पर मजबूत आसंजन, झुकने के प्रतिरोध और लचीले नैनो कार्यात्मक सामग्रियों की उच्च संवेदनशीलता के साथ मुद्रित किया जाता है, ताकि दबाव का पता लगाने की उच्च संवेदनशीलता प्राप्त की जा सके।
लचीला फिल्म प्रेशर सेंसर एक प्रतिरोधक सेंसर है। सेंसर की सतह पर लगाया गया दबाव बढ़ने पर आउटपुट प्रतिरोध घटता है। दबाव को एक विशिष्ट दबाव-प्रतिरोध संबंध के माध्यम से मापा जा सकता है।
ZD10-100 का उपयोग मुख्य रूप से एक निश्चित क्षेत्र में छोटे दबाव का पता लगाने के लिए किया जाता है। इसका प्रतिक्रिया बिंदु 50g से कम है, जो ZD10-100 सेंसर की सतह पर दबाव ट्रिगर और दबाव परिवर्तन का प्रभावी ढंग से पता लगा सकता है। स्मार्ट होम, उपभोक्ता इलेक्ट्रॉनिक्स, ऑटोमोटिव इलेक्ट्रॉनिक्स और अन्य क्षेत्रों में व्यापक रूप से उपयोग किया जा सकता है
विशेषताएँ
Ø अल्ट्रा-थिन, मोटाई 0.3 मिमी से कम
Ø लचीला जलरोधक पैकेज
Ø झुकने का प्रतिरोध
Ø त्वरित प्रतिक्रिया
Ø लंबा जीवन, 1 मिलियन से अधिक बार दबाने का परीक्षण पास किया
Ø आउटपुट सिग्नल का पता लगाना आसान है
Ø अनुकूलन योग्य उत्पाद लंबाई, आकार, पिन पैकेज, आदि।
Ø सेंसर रेंज पैरामीटर को अनुकूलित किया जा सकता है
प्रदर्शन सूचकांक
| मॉडल |
ZD10-100 |
| रेंज |
0~500g |
| मोटाई |
≤0.3mm |
| आयाम |
विशिष्टता और आकार विवरण देखें |
| प्रतिक्रिया बिंदु1 |
≤50g |
| दोहराव |
±5%(50% लोड) |
| संगति2 |
±15%(एक ही मॉडल का बैच) |
| हिस्टैरिसीस |
+10% (RF+ - RF-)/RF+ |
| स्थायित्व |
＞एक मिलियन बार |
| प्रारंभिक प्रतिरोध |
＞10MΩ(गैर-लोड) |
| प्रतिक्रिया समय |
＜1ms |
| फिर से शुरू करने का समय |
＜15ms |
| परीक्षण वोल्टेज |
विशिष्ट मान DC 3.3V |
| ऑपरेटिंग तापमान |
-20℃ ~ 60℃ |
| ईएमआई |
उत्पादन नहीं |
| ईएसडी |
असंवेदनशीलता |
डेटा संदर्भ पत्रक
| मॉडल |
दबाव/gf |
50 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
| ZD10-100 |
प्रतिरोध/KΩ |
10.29 |
5.34 |
3.98 |
3.32 |
2.98 |
2.82 |
2.66 |
2.55 |
2.47 |
2.43 |
नोट: आइकन में वक्र विशिष्ट परिस्थितियों में मापा गया डेटा से खींचा गया है। वक्र का संबंध केवल संदर्भ के लिए है। वास्तविक डेटा को विशिष्ट अनुप्रयोग के अनुसार स्थापना के बाद परीक्षण किया जाना चाहिए।

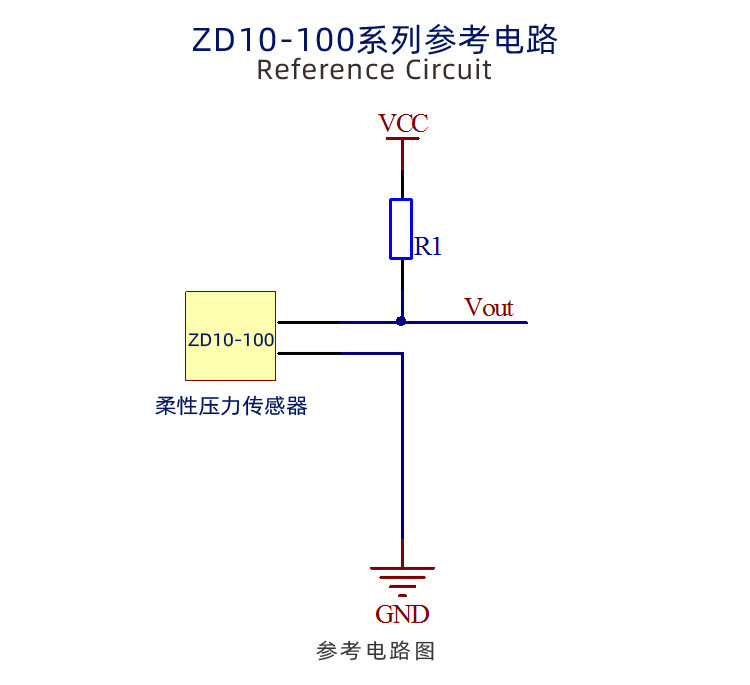

संदर्भ सर्किट
निर्देश
- ZD10-100 लचीला प्रेशर सेंसर एक गैर-ध्रुवीय घटक है, सर्किट में कोई दिशात्मकता नहीं है;
- उपयोग करते समय, कृपया सेंसर के दबाव संवेदनशील क्षेत्र को एक मजबूत, सपाट सतह पर रखें। घुमावदार या अनियमित सतह पर सेंसर का उपयोग करने से सेंसर शुरू में प्रवाहकीय हो जाएगा, यानी, जब कोई दबाव नहीं होता है तो "प्रतिक्रिया" स्थिति में; इस स्थिति में, सेंसर आउटपुट प्रतिरोध अभी भी दबाव परिवर्तनों का जवाब दे सकता है, और संबंधित संबंध अब संदर्भ डेटा शीट पर लागू नहीं होता है;
- यदि सहायक सतह और बल अनुप्रयोग सतह दोनों कठोर और कठोर सतह हैं, और संपर्क सतह सेंसर आकार (सेंसर संवेदनशील क्षेत्र का आकार 52 मिमी * 10 मिमी) से बड़ी है, तो सेंसर की अपनी संरचना के कारण, दबाव प्रतिक्रिया छोटी और अस्थिर हो सकती है। संवेदनशील क्षेत्र के केंद्र में एक गोल नरम रबर पैड चिपकाने की आवश्यकता है, व्यास संवेदनशील क्षेत्र से थोड़ा छोटा है, और क्षेत्र संवेदनशील क्षेत्र के क्षेत्र का 60% से अधिक होना चाहिए;
- आप सहायक सतह पर सेंसर को ठीक करने के लिए डबल-साइड टेप का उपयोग कर सकते हैं। चिपकाने से पहले ध्यान दें कि सहायक सतह साफ-सुथरी हो। 3M ब्रांड डबल-साइड टेप का उपयोग करने की अनुशंसा की जाती है; अनुकूलित सेवाएं प्रदान करें;
- सेंसर पर जोर देने और दबाव बनाए रखने के बाद, आउटपुट प्रतिरोध मान समय के साथ थोड़ा बह जाएगा, आमतौर पर 5% के भीतर। इस त्रुटि को समयबद्धन अंशांकन की विधि से कम किया जा सकता है। अंशांकन संचालन में, दबाव लगाने के बाद प्रतीक्षा समय वास्तविक अनुप्रयोगों में प्रतीक्षा समय के अनुरूप होता है। चूंकि सेंसर की बल स्थिति विभिन्न अनुप्रयोग परिदृश्यों में भिन्न होती है, इसलिए यह अनुशंसा की जाती है कि उपयोगकर्ता वास्तविक अनुप्रयोग परिदृश्य के अनुसार सेंसर की व्यवस्था करें और स्वयं बहाव मापदंडों का परीक्षण करें।
घोषणाएँ
- सेंसर का उपयोग करते समय, भार को समान रूप से प्राप्त करने का प्रयास करें और तेज वस्तुओं द्वारा सेंसर के साथ सीधे संपर्क से बचें;
- ओवर-रेंज उपयोग सेंसर के प्रदर्शन को कम कर देगा या यहां तक कि सेंसर को नष्ट कर देगा;
- सेंसर टर्मिनल तांबे और टिन-प्लेटेड सामग्री से बना है, और लीड को आवश्यकतानुसार वेल्ड किया जा सकता है। यह ध्यान दिया जाना चाहिए कि सोल्डरिंग तापमान बहुत अधिक नहीं होना चाहिए, यह अनुशंसा की जाती है कि यह 300°C से अधिक न हो, और संपर्क समय 1 सेकंड से अधिक न हो, ताकि उच्च तापमान को फिल्म सब्सट्रेट को पिघलाने और विकृत करने से रोका जा सके।
