इंटेलिजेंट फ्लेक्सिबल फिल्म प्रेशर सेंसर इंटेलिजेंट इनसोल वैरिस्टर टाइप मल्टी-पॉइंट सेंसर
विवरण
जेडएनएक्स-01 फ्लेक्सिबल फिल्म प्रेशर सेंसरएक नए प्रकार का सेंसर है जो स्वतंत्र बौद्धिक संपदा अधिकारों के साथ लचीली दबाव संवेदन तकनीक का उपयोग करता है। यह लचीली और हल्की सामग्री पर मजबूत आसंजन, झुकने के प्रतिरोध और उच्च संवेदनशीलता के साथ लचीली नैनो-फंक्शनल सामग्री को प्रिंट करता है। , ताकि यह प्लांटर दबाव वितरण का उच्च-संवेदनशीलता पता लगा सके।
जेडएनएक्स-01 फ्लेक्सिबल फिल्म प्रेशर सेंसर एक प्रतिरोधक सेंसर है। सेंसर की सतह पर लगाया गया दबाव बढ़ने पर आउटपुट प्रतिरोध घटता है। एक विशिष्ट दबाव-प्रतिरोध संबंध के माध्यम से, दबाव को मापा जा सकता है। जेडएनएक्स-01 सेंसर को तलवे के लिए सेट करें, यह मानव शरीर के खड़े होने और चलने पर प्लांटर दबाव का पता लगा सकता है, और पता लगाने के डेटा का उपयोग प्लांटर दबाव विश्लेषण के लिए किया जा सकता है।
विशेषताएँ
Ø अल्ट्रा-सॉफ्ट, मोटाई 0.3 मिमी से कम
Ø एकीकृत करने में आसान
Ø तेज़ प्रतिक्रिया गति और उच्च रिज़ॉल्यूशन
Ø लंबा जीवनकाल, 1 मिलियन से अधिक बार के प्रेस परीक्षण से गुज़रा
Ø आउटपुट सिग्नल का पता लगाना आसान है
Ø वाटरप्रूफ, नमी-प्रूफ, सांस लेने योग्य
प्रदर्शन सूचकांक
| मॉडल | जेडएनएक्स-01 |
| रेंज | 0~10kg |
| मोटाई | ≤0.45mm |
| आयाम | आकार विनिर्देश विवरण देखें (अनुकूलन योग्य) |
| प्रतिक्रिया बिंदुध्यान दें1 | ≤400g |
| स्थायित्व | ＞एक मिलियन बार |
| प्रारंभिक प्रतिरोध | ＞10MΩ(गैर-भारित) |
| प्रतिक्रिया समय | ＜1ms |
| फिर से शुरू करने का समय | ＜15ms |
| परीक्षण वोल्टेज | विशिष्ट मान डीसी 3.3V |
| ऑपरेटिंग तापमान | -20℃ ～ 60℃ |
| ईएमआई | उत्पादन नहीं |
| ईएसडी | असंवेदनशीलता |

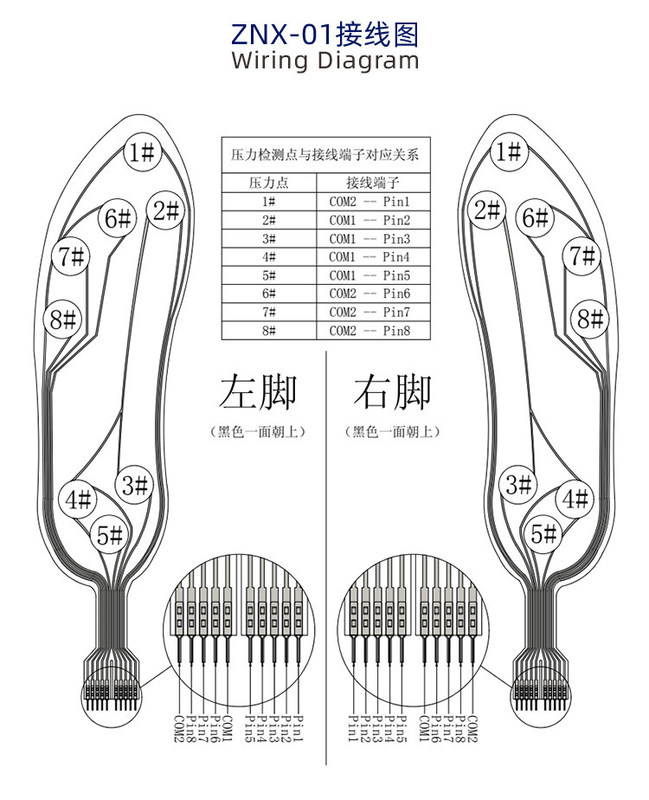

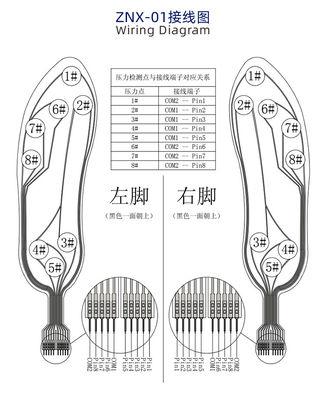

| लोगो | लंबाई | चौड़ाई | संवेदनशील क्षेत्र | पिन पिच | सहिष्णुता |
| आकार(मिमी) | 307 | 85 | 8*φ20 | 2.54 | 0.2 |
1.जेडएनएक्स-01फ्लेक्सिबल पतली फिल्म प्रेशर सेंसर एक गैर-ध्रुवीय घटक है, सर्किट में कोई दिशात्मकता नहीं है； उपयोग करते समय, कृपया सेंसर के दबाव संवेदनशील क्षेत्र को एक मजबूत, सपाट सतह पर रखें। घुमावदार या अनियमित सतह पर सेंसर का उपयोग करने से सेंसर शुरू में प्रवाहकीय हो जाएगा, यानी, जब कोई दबाव नहीं होता है तो "प्रतिक्रिया" स्थिति में; इस स्थिति में, सेंसर आउटपुट प्रतिरोध अभी भी दबाव परिवर्तनों का जवाब दे सकता है, और संबंधित संबंध अब संदर्भ डेटा शीट पर लागू नहीं होता है;
2. यदि सहायक सतह और बल लगाने वाली सतह दोनों कठोर और कठोर सतहें हैं, और संपर्क सतह सेंसर के संवेदनशील क्षेत्र से बड़ी है, तो सेंसर की अपनी संरचना के कारण, दबाव प्रतिक्रिया छोटी और अस्थिर हो सकती है। संवेदनशील क्षेत्र के केंद्र में एक गोल नरम रबर पैड चिपकाने की आवश्यकता है, व्यास संवेदनशील क्षेत्र से थोड़ा छोटा है, और क्षेत्र संवेदनशील क्षेत्र के क्षेत्र का 60% से अधिक होना चाहिए;
3. आप सहायक सतह पर सेंसर को ठीक करने के लिए डबल-साइड टेप का उपयोग कर सकते हैं। चिपकाने से पहले ध्यान दें कि सहायक सतह साफ-सुथरी है। 3M ब्रांड डबल-साइड टेप का उपयोग करने की अनुशंसा की जाती है; अनुकूलित सेवाएं प्रदान करें;
4. सेंसर के तनावग्रस्त होने और दबाव बनाए रखने के बाद, आउटपुट प्रतिरोध मान समय के साथ थोड़ा बह जाएगा, आमतौर पर 5% के भीतर। इस त्रुटि को समयबद्ध अंशांकन की विधि से कम किया जा सकता है। अंशांकन ऑपरेशन में, दबाव लगाने के बाद प्रतीक्षा समय वास्तविक अनुप्रयोगों में प्रतीक्षा समय के अनुरूप होता है। चूंकि सेंसर की बल स्थिति विभिन्न अनुप्रयोग परिदृश्यों में भिन्न होती है, इसलिए यह अनुशंसा की जाती है कि उपयोगकर्ता वास्तविक अनुप्रयोग परिदृश्य के अनुसार सेंसर की व्यवस्था करें और स्वयं बहाव मापदंडों का परीक्षण करें।
